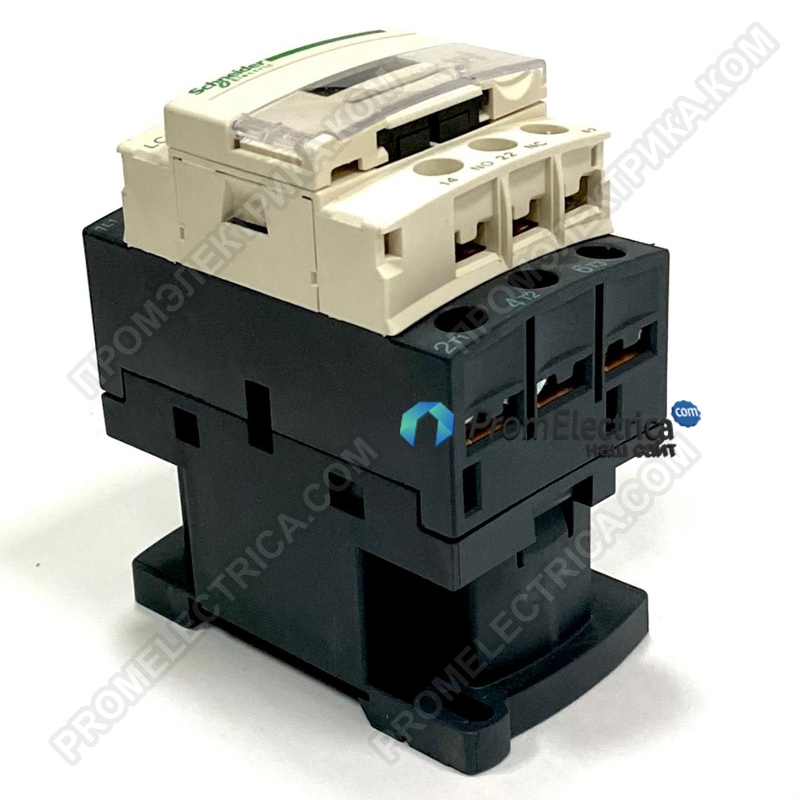

Описание, применение LC1D18CD Schneider Electric
Ассортимент продукции TeSys D
ассортимент TeSys
Название продукта TeSys D
функция продукта Контактор
Краткое название устройства LC1D
Применение переключателя управления двигателем
Резистивная нагрузка
категория работы AC-1
АС-3
АС-4
Описание полюсов 3P
Состав полюсов 3F
[ЕС] рабочее напряжение < = 300 В постоянного тока для силовой цепи
<= 690 В переменного тока 25 ... 400 Гц для силовой цепи
[Ie] рабочий ток 18а (<=60 °C) при <= 440 В переменного тока AC-3 для силовой цепи
32а (<=60 °С) при <= 440 В переменного тока AC-1 для силовой цепи
Мощность двигателя кВт 10 кВт при 500 В переменного тока 50/60 Гц AC-3
10 кВт при 660 ... 690 В переменного тока 50/60 Гц AC-3
4 кВт при 220 ... 230 В переменного тока 50/60 Гц AC-3
7.5 кВт при 380 ... 400 В переменного тока 50/60 Гц AC-3
9 кВт при 415 ... 440 В переменного тока 50/60 Гц AC-3
4 кВт при 400 В переменного тока 50/60 Гц AC-4
Мощность двигателя HP 1 hp при 115 В переменного тока 50/60 Гц для однофазных двигателей
3 л. с. при 230/240 В переменного тока 50/60 Гц для однофазных двигателей
5 л. с. при 200/208 В переменного тока 50/60 Гц для 3-фазных двигателей
5 л. с. при 230/240 В переменного тока 50/60 Гц для 3-фазных двигателей
10 л. с. при 460/480 В переменного тока 50/60 Гц для 3-фазных двигателей
15 л. с. при 575/600 В переменного тока 50/60 Гц для 3-фазных двигателей
Стандартный тип цепи управления постоянного тока
Напряжение цепи управления 36 В постоянного тока
Состав вспомогательный контакт 1F+1O
Два
[Uimp] заданное напряжение тока withstand
удара
6 кв в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой ток 32а при < = 60 °C для силовой цепи
10 а при <= 60 °C для сигнальной цепи
номинальная мощность включения Irms 300 А при 440 В для силовой цепи в соответствии с IEC 60947
140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250А постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
Номинальная мощность отсечки 300 А при 440 В для силовой цепи в соответствии с IEC 60947
[Icw] допустимый кратковременный номинальный ток
145а < = 40 °C 10s силовая цепь
240 а < = 40 °с 1 с схема питания
40 А <= 40 °C 10 мин цепь питания
84а < = 40 °С 1 мин Силовой контур
100A 1S сигнальная схема
120 а 500 мс сигнальная схема
140а 100 мс сигнальная схема
Калибр предохранителя 35а gG при < = 690 В Тип 2 для силовой цепи
50а gG при < = 690 В Тип 1 для силовой цепи
10а gG для сигнальной цепи в соответствии с IEC 60947-5-1
Средний импеданс 2,5 МОМ при 50 Гц-Ith 32а для силовой цепи
[Ui] номинальное напряжение изоляции 600 В для цепи питания сертификаты CSA
600 В для силовой цепи сертификаты UL
690 В для силовой цепи в соответствии с IEC 60947-4-1
690 В для сигнальной цепи в соответствии с IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
Электрический срок службы 1.65 Mcycles 18A AC-3 к ЕС <= 440 В
1 Mcycles 32A AC-1 к ЕС <= 440 В
Мощность, рассеиваемая полюсом 0.8 W AC-3
2.5 ВТ АС-1
Защитная крышка с
Монтажный кронштейн платины
Рельс
Стандарты CSA C22. 2 № 14
В 60947-4-1
В 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Ул 508
Сертификация продукта BV
CCC
CSA
DNV
GL
ГОСТ
РИНА
УЛ
ЛРОС
Режим подключения пульта дистанционного управления: винтовые клеммы-суппорт 2 кабель(ы) 1 ... 2,5 мм2-жесткость кабеля: гибкая - с
концом кабеля
Схема питания: винтовые клеммы-суппорт 1 кабель(ы) 1 ... 6 мм2-жесткость кабеля: гибкий-с
концом кабеля
пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель(ы) 1...4 мм2-жесткость кабеля: мягкий-без конца
кабеля
Пульт дистанционного управления : винтовые зажимы-скобы 2 кабель(и) 1...4 мм2 - жесткость кабеля: гибкий - без конец
кабель
Пульт дистанционного управления : винтовые зажимы-скобы 1 кабель(и) 1...4 мм2 - жесткость кабеля: гибкий - с конец
кабель
Пульт дистанционного управления : винтовые зажимы-скобы 1 кабель(и) 1...4 мм2 - жесткость кабеля: жесткий - без конец
кабель
Пульт дистанционного управления : винтовые зажимы-скобы 2 кабель(и) 1...4 мм2 - жесткость кабеля: жесткий - без конец
кабель
Схема питания: винтовые клеммы-суппорт 1 кабель (ы) 1,5 ... 6 мм2-жесткость кабеля: гибкий - без
конца кабеля
Схема питания: винтовые клеммы-суппорт 2 кабель (ы) 1,5 ... 6 мм2-жесткость кабеля: мягкий - без
наконечника
Схема питания: винтовые клеммы-суппорт 2 кабель(ы) 1 ... 4 мм2-жесткость кабеля: гибкий - с
наконечником
Три
Схема питания: винтовые клеммы-суппорт 1 кабель (ы) 1,5 ... 6 мм2-жесткость кабеля: жесткая - без
конца кабеля
Схема питания: винтовые клеммы - суппорт 2 кабель(ы) 1,5...6 мм2-жесткость кабеля: жесткая-без
конца кабеля
момент затяжки схема питания: 1.7 N. m-на винтовых клеммах-суппорт - с плоской отверткой Ø 6 мм
Схема питания: 1.7 N. m - на винтовых клеммных колодках-суппорт - с отверткой Philips № 2
Пульт дистанционного управления: 1.7 N. m - на винтовых клеммных колодках-суппорт - с плоской отверткой Ø 6 мм
Пульт дистанционного управления: 1.7 N. m - на винтовых клеммных колодках-суппорт - с отверткой Philips № 2
Время работы 53.55 ... 72.45 МС закрытие
16...24 мс диафрагма
Уровень надежности безопасности B10d = 1369863 цикл контактор с номинальной нагрузкой в соответствии с EN / ISO 13849-1
B10d = 20000000 цикл контактор с механической нагрузкой в соответствии с EN / ISO 13849-1
Механический срок службы 30 Mcycles
Скорость заказа 3600 cyc/h при <= 60 °C
Дополнительная
технология катушки с полным устройством удаления
Диапазон напряжения цепи
управления
0,1-0,25 об. тока потеря уровня при 60 °C, постоянного тока
0,7-1,25 об. тока при 60 °C,
постоянного тока время 28 МС
среднее потребление при вызове в
Вт 5.4 W при 20 °C
Среднее потребление при поддержании в Вт 5.4 W при 20 °C
Тип вспомогательных контактов тип механически подключенный (1F+1O) в соответствии с IEC 60947-5-1
Тип зеркального контакта (1 "O") в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25 ... 400 Гц
Минимальный коммутируемый ток 5 мА для сигнальной цепи
минимальное коммутационное напряжение 17 В для сигнальной цепи
Время неразмещения 1,5 мс при возбуждении между контактами NC + NO
1,5 мс при разъединении между контактами NC + NO
сопротивление изоляции > 10 МОм для сигнальной цепи
Среда
Степень защиты IP IP2x лицевая сторона в соответствии с IEC 60529
TH защитная обработка в соответствии с IEC 60068-2-30
Степень загрязнения 3
Рабочая температура -20...60 °C
Температура окружающей среды для
хранения -60...80 °C
Температура окружающей среды вокруг
устройства -40 ... 70 °C при Uc
рабочая высота 3000 м без снятия с эксплуатации в зависимости от температуры
, выдерживаемой при пожаре 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 в соответствии с UL 94
Механическая прочность вибрация открытый контактор 2 ГП, 5-300 Гц
вибрация закрытый контактор 4 ГП, 5-300 Гц
удары открытый контактор 10 ГП для 11 мс
удары закрытый контактор 15 ГП для 11 мс
высота 77 мм
ширина 45 мм
Глубина 95 мм
Вес 0.49 кг
