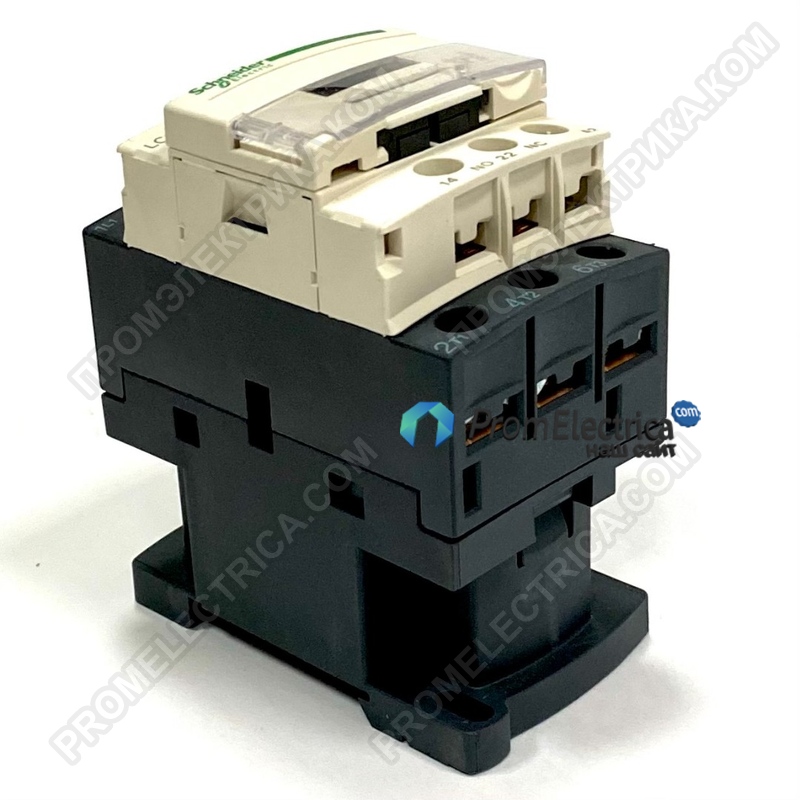

Описание, применение LC1D188BD Schneider Electric
Ассортимент продукции TeSys D
ассортимент TeSys
Название продукта TeSys D
функция продукта Контактор
Краткое название устройства LC1D
Применение контактора резистивная нагрузка
категория работы AC-1
Описание полюсов 4P
Состав полюсов 2Р+2О
[ЕС] рабочее напряжение < = 300 В постоянного тока для силовой цепи
<= 690 В переменного тока 25 ... 400 Гц для силовой цепи
[Ie] рабочий ток 32а (<=60 °C) при <= 440 В переменного тока AC-1 для силовой цепи
Стандартный тип цепи управления постоянного тока
Напряжение цепи управления 24 В постоянного тока
Состав вспомогательный контакт 1F+1O
[Uimp] заданное напряжение тока withstand удара
6 кв в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный тепловой ток 32а при < = 60 °C для силовой цепи
10 а при <= 60 °C для сигнальной цепи
номинальная мощность включения Irms 300 А при 440 В для силовой цепи в соответствии с IEC 60947
140 а переменного тока для сигнальной цепи в соответствии с IEC 60947-5-1
250А постоянного тока для сигнальной цепи в соответствии с IEC 60947-5-1
Номинальная мощность отсечки 300 А при 440 В для силовой цепи в соответствии с IEC 60947
[Icw] номинальный ток недолго
допустимый
145а < = 40 °C 10s силовой контур
240 а < = 40 °с 1 с схема питания
40 А <= 40 °C 10 мин цепь питания
84а < = 40 °С 1 мин Силовой контур
100A 1S сигнальная схема
120 а 500 мс сигнальная схема
140а 100 мс сигнальная схема
Калибр предохранителя 35а gG при < = 690 В Тип 2 для силовой цепи
50а gG при < = 690 В Тип 1 для силовой цепи
10а gG для сигнальной цепи в соответствии с IEC 60947-5-1
Средний импеданс 2,5 МОМ при 50 Гц-Ith 32а для силовой цепи
[Ui] номинальное напряжение изоляции 600 В для цепи питания сертификаты CSA
600 В для силовой цепи сертификаты UL
690 В для силовой цепи в соответствии с IEC 60947-4-1
690 В для сигнальной цепи в соответствии с IEC 60947-1
600 В для сигнальной цепи сертификаты CSA
600 В для сигнальной цепи сертификаты UL
Электрический срок службы 1 Mcycles 32A AC-1 к ЕС <= 440 В
Мощность, рассеиваемая полюсом 2.5 ВТ AC-1
Защитная крышка с
Монтажный кронштейн платины
Рельс
Стандарты CSA C22. 2 № 14
В 60947-4-1
В 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
Ул 508
Сертификаты продукта GL
ГОСТ
БВ
РИНА
UL
DNV
CSA
CCC
LROS
Способ подключения Дистанционного управления : винтовые зажимы-скобы 2 кабель(и) 1...2,5 mm2 - жесткость кабеля: гибкий - с
конец кабеля
Пульт дистанционного управления : винтовые зажимы-скобы 1 кабель(и) 1...4 мм2 - жесткость кабеля: гибкий - без конец
кабель
Пульт дистанционного управления : винтовые зажимы-скобы 2 кабель(и) 1...4 мм2 - жесткость кабеля: гибкий - без конец
кабель
Пульт дистанционного управления : винтовые зажимы-скобы 1 кабель(и) 1...4 мм2 - жесткость кабеля: гибкий - с конец
кабель
Пульт дистанционного управления: винтовые клеммы-суппорт 1 кабель (ы) 1...4 мм2 - жесткость кабеля: жесткий - без конца
кабеля
пульт дистанционного управления : винтовые клеммы-суппорт 2 кабель (ы) 1...4 мм2-жесткость кабеля: жесткий-без конца
кабеля
Схема питания: разъем 1 кабель (ы) 2,5 ... 10 мм2-жесткость кабеля: гибкий - без конца
кабеля
Схема питания: разъем 2 кабель (ы) 2,5 ... 10 мм2-жесткость кабеля: гибкий - без конца
кабеля
Схема питания: разъем 1 кабель (ы) 2,5 ... 10 мм2-жесткость кабеля: гибкая - с концом
кабеля
Схема питания: разъем 2 кабель (ы) 2,5 ... 10 мм2-жесткость кабеля: гибкий - с концом
кабеля
Схема питания: разъем 1 кабель (ы) 2,5 ... 16 мм2-жесткость кабеля: жесткая - без конца
кабеля
Схема питания: разъем 2 кабель(ы) 2,5 ... 16 мм2-жесткость кабеля: жесткая - без конца
кабеля
момент затяжки пульт дистанционного управления: 1.7 N. m-на винтовых клеммах-суппорт - с плоской отверткой Ø 6 мм
Пульт дистанционного управления: 1.7 N. m - на винтовых клеммных колодках-суппорт - с отверткой Philips № 2
Схема питания: 1.7 N. m-на разъеме-с плоской отверткой Ø 6 мм
Схема питания: 1.7 Н. м-на разъеме - с отверткой Philips отпечаток № 2
Время работы 53.55 ... 72.45 МС закрытие
16...24 мс диафрагма
Уровень надежности безопасности B10d = 1369863 цикл контактор с номинальной нагрузкой в соответствии с EN / ISO 13849-1
B10d = 20000000 цикл контактор с механической нагрузкой в соответствии с EN / ISO 13849-1
Механический срок службы 30 Mcycles
Скорость заказа 3600 cyc/h при <= 60 °C
Дополнительная
технология катушки с полным устройством удаления
диапазон напряжения цепи управления
0,1-0,25 Uc потеря уровня при 60 °C, DC
0,7-1,25 операционный процессор при 60 °C,
постоянное время постоянного тока 28 МС
среднее потребление при вызове в Вт 5.4 W при 20 °C
Среднее потребление при поддержании в Вт 5.4 W при 20 °C
Тип вспомогательных контактов тип механически подключенный (1F+1O) в соответствии с IEC 60947-5-1
Тип зеркального контакта (1 "O") в соответствии с IEC 60947-4-1
Частота сигнальной цепи 25-400 Гц
минимальный коммутируемый ток 5 мА для сигнальной цепи
минимальное коммутационное напряжение 17 В для сигнальной цепи
Время неразмещения 1,5 мс при возбуждении между контактами NC + NO
1,5 мс при отключении контакта NC + NO
сопротивление изоляции > 10 МОм для сигнальной цепи
Среда
Степень защиты IP IP2x лицевая сторона в соответствии с IEC 60529
TH защитная обработка в соответствии с IEC 60068-2-30
Степень загрязнения 3
Рабочая температура -20...60 °C
Температура окружающей среды для хранения -60...80 °C
Температура окружающей среды вокруг
устройства -40 ... 70 °C при Uc
рабочая высота 3000 м без снятия с эксплуатации в зависимости от температуры
, выдерживаемой при пожаре 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 в соответствии с UL 94
Механическая прочность вибрация открытый контактор 2 ГП, 5-300 Гц
вибрация закрытый контактор 4 ГП, 5-300 Гц
удары открытый контактор 10 ГП для 11 мс
удары закрытый контактор 15 ГП для 11 мс
высота 91 мм
ширина 45 мм
Глубина 107 мм
Вес 0.585 кг
