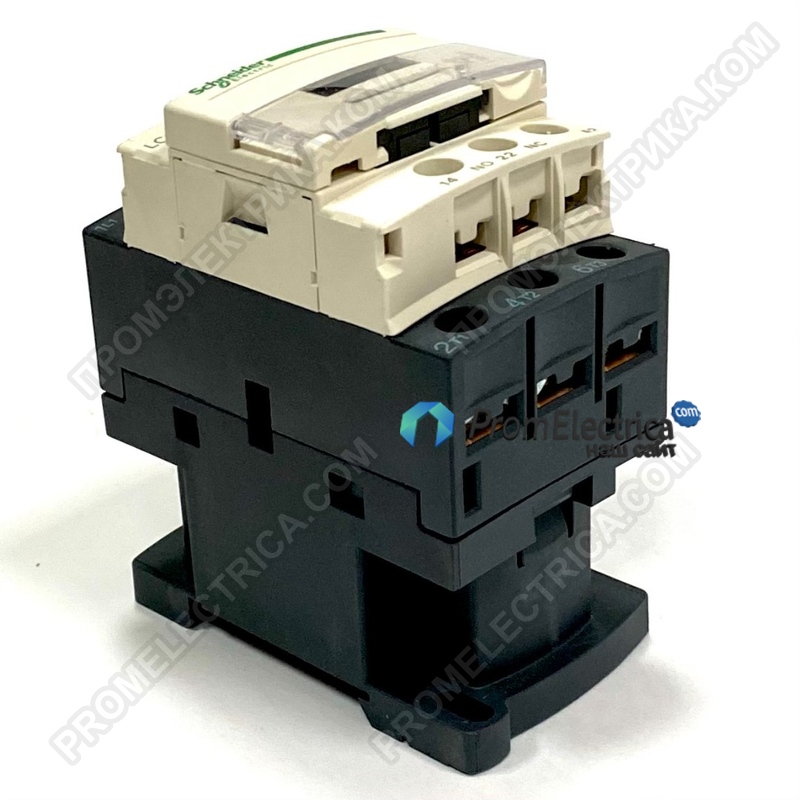

Описание, применение LC1D12C7 Schneider Electric
Ассортимент TeSys
Название продукта TeSys D
Тип продукта или компонента Контактор
Краткое название устройства LC1D
Применение контактора Резистивная нагрузка
Блок управления двигателем
Категория применения АС-1
AC-4
AC-3
Описание полюсов 3P
Полюсный контактный состав 3 Н.О.
[Ue] номинальное рабочее напряжение Силовая цепь: <= 690 V переменный ток 25 ... 400 Гц
Силовая цепь: <= 300 В постоянного тока
[Ie] номинальный рабочий ток 25 А (при <60 ° C) при <= 440 V переменный ток AC-1 для силовая цепь
12 А (в <60 ° C) в <= 440 V переменный ток AC-3 для силовая цепь
Мощность двигателя кВт 3 кВт в 220 ... 230 V переменный ток 50/60 Гц (AC-3)
5,5 кВт в 380 ... 400 V переменный ток 50/60 Гц (AC-3)
5,5 кВт в 415 ... 440 V переменный ток 50/60 Гц (AC-3)
7,5 кВт в 500 V переменный ток 50/60 Гц (AC-3)
7,5 кВт в 660 ... 690 V переменный ток 50/60 Гц (AC-3)
3,7 кВт в 400 В переменного тока 50/60 Гц (AC-4)
Мощность двигателя л.с. 0,5 л.с. при 115 В переменного тока 50/60 Гц для однофазных двигателей
2 л.с. в 230/240 V переменный ток 50/60 Гц для однофазных двигателей
3 л.с. в 200/208 V переменный ток 50/60 Гц для 3-фазных двигателей
3 л.с. в 230/240 V переменный ток 50/60 Гц для 3-фазных двигателей
7,5 л.с. в 460/480 V переменный ток 50/60 Гц для 3-фазных двигателей
10 л.с. в 575/600 V переменный ток 50/60 Гц для 3-фазных двигателей
Тип цепи управления переменный ток при 50/60 Гц
[Uc] напряжение цепи управления 32 В переменного тока, 50/60 Гц
Состав вспомогательного контакта 1 НО + 1 НЗ
[Uimp] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] условный тепловой ток на открытом воздухе 25 А (при 60 ° C) для силовая цепь
10 А в <60 ° C для цепь сигнализации
Номинальная включающая способность Irms 250 А в 440 В для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность 250 А при 440 V для силовая цепь в соответствии с IEC 60947
[Icw] номинальный кратковременный выдерживаемый ток 105 A при 40 ° C - 10 с для силовая цепь
210 А в <40 ° C - 1 с для силовая цепь
30 А в <40 ° C - 10 мин для силовая цепь
61 А в <40 ° C - 1 мин для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий предохранитель 10 A gG для цепи сигнализации в соответствии с IEC 60947-5-1
40 А gG при <= 690 V тип координации 1 для силовая цепь
25 А gG при <= 690 V тип координации 2 для силовая цепь
Среднее полное сопротивление 2,5 МОм - Ith 25 A 50 Гц для силовая цепь
[Ui] номинальное напряжение изоляции Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В, сертифицировано CSA
Силовая цепь: 600 В сертифицирована UL
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В, сертификат CSA
Цепь сигнализации: 600 В сертифицирована UL
Электрическая износостойкость 2 млн. Циклов 12 А AC-3 при Ue <= 440 В
0,8 млн. Циклов 25 А AC-1 при Ue <= 440 V
Рассеиваемая мощность на полюс 0,36 Вт AC-3 1,56 Вт AC-1
Защитная крышка С
Монтажная опора Рейка
Тарелка
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
МЭК 60947-4-1
МЭК 60947-5-1
UL 508
Сертификация продукции ГОСТ
DNV
LROS (регистр судоходства Ллойда)
РИНА
UL
BV
GL
CSA
CCC
Подключения - клеммы Силовая цепь: винтовые зажимы 1 кабель (-и) 1... 4 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1... 4 мм²гибкий без кабельного наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1... 4 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1... 2,5 мм²гибкий с кабельным наконечником
Силовая цепь: винтовые зажимы 1 кабель (-и) 1... 4 мм² жесткий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1... 4 мм² жесткий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1... 4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1... 4 мм²гибкий без кабельного наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1... 4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1... 2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1... 4 мм² жесткий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1... 4 мм² жесткий без наконечника
Момент затяжки Силовая цепь: 1,7 Н-м - винтовые зажимы - отвертка плоская Ø 6 мм
Силовая цепь: 1,7 Н-м - винтовой зажим - отверткой Philips No 2
Цепь управления: 1,7 Н-м - винтовые зажимы - отвертка плоская Ø 6 мм
Цепь управления: 1,7 Н-м - винтовые зажимы - с помощью отвертки Philips No 2
Время срабатывания 12 ... 22 мс кл.
