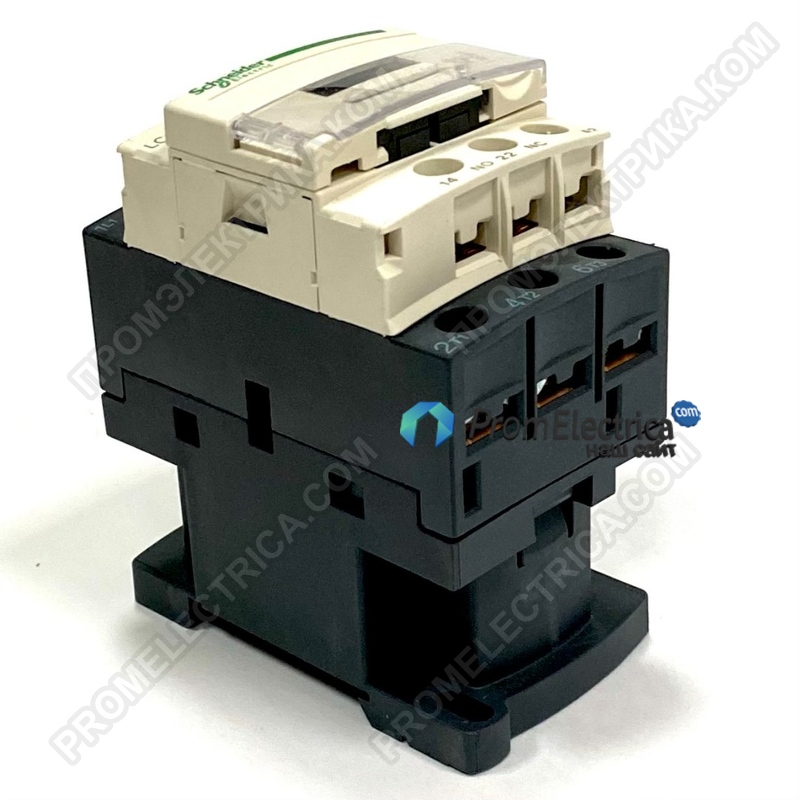

Описание, применение LC1D128P7 Schneider Electric
Главный
Ассортимент TeSys
Название продукта TeSys D
Тип продукта или компонента Контактор
Краткое название устройства LC1D
Применение контактора Резистивная нагрузка
Категория применения АС-1
Описание полюсов 4P
Состав полюсных контактов 2 Н.О. + 2 Н.З.
Напряжение системы <= 690 V переменный ток 25 ... 400 Гц силовая цепь
<= 300 V DC силовая цепь
[Ie] номинальный рабочий ток 25 A (<= 140 ° F (60 ° C)) при <= 440 V AC AC-1
силовая цепь
Тип цепи управления переменный ток 50/60 Гц
[Uc] напряжение цепи управления 230 В перем. Тока 50/60 Гц
Состав вспомогательного контакта 1 НО + 1 НЗ
[Uimp] номинальная импульсная стойкость
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] условный тепловой поток на открытом воздухе
текущий
25 А в <= 140 ° F (60 ° C) для силовая цепь
10 А в <= 60 ° C (140 ° F) для цепи сигнализации
Номинальная включающая способность Irms 250 А при 440 В для силовой цепи в соответствии с IEC 60947
Цепь сигнализации 140 А переменного тока в соответствии с IEC 60947-5-1
Цепь сигнализации 250 А постоянный ток в соответствии с IEC 60947-5-1
Номинальная отключающая способность 250 А при 440 V для силовой цепи в соответствии с IEC 60947
[Icw] номинальная кратковременная устойчивость
текущий
105 А <= 104 ° F (40 ° C) 10 с силовая цепь
210 А <= 104 ° F (40 ° C) 1 с силовая цепь
30 А <= 104 ° F (40 ° C) 10 мин для силовая цепь
61 А <= 104 ° F (40 ° C) 1 мин для силовая цепь
Цепь сигнализации 100 А 1 с
120 А 500 мс цепь сигнализации
140 А 100 мс цепь сигнализации
Соответствующий предохранитель 25 A gG при <= 690 В мощность координации типа 2
цепь
40 А gG при <= 690 В мощность координации типа 1
цепь
Цепь сигнализации gG 10 А в соответствии с IEC 60947-5-1
Среднее сопротивление 2,5 мОм при 50 Гц - Ith 25 A силовая цепь
[Ui] номинальное напряжение изоляции 600 В сертификаты силовой цепи CSA
Сертификация силовой цепи 600 В UL
690 В силовая цепь в соответствии с IEC 60947-4-1
Цепь сигнализации 690 В в соответствии с IEC 60947-1
Сертификация цепей сигнализации 600 В CSA
Сертификация цепи сигнализации 600 В UL
Электрическая износостойкость 0,8 млн. Циклов 25 А AC-1 при Ue <= 440 В
Рассеиваемая мощность на полюс 1,56 Вт AC-1
Защитная крышка С
Монтажная опорная плита
Железная дорога
Стандарты UL 508
CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
МЭК 60947-4-1
МЭК 60947-5-1
Сертификаты продукции BV
CCC
CSA
DNV
GL
ГОСТ
LROS (регистр судоходства Ллойда)
РИНА
UL
Подключения - клеммы Цепь управления: винтовые зажимы 2 кабель (-а)
0 ... 0 дюйм² (1 ... 2,5 мм²) - жесткость кабеля: гибкий -
с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
без конца кабеля
Цепь управления: винтовой зажим 2 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
без конца кабеля
Цепь управления: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: сплошной -
без конца кабеля
Цепь управления: винтовой зажим 2 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: сплошной -
без конца кабеля
Силовая цепь: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
без конца кабеля
Силовая цепь: винтовой зажим 2 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: гибкий -
без конца кабеля
Силовая цепь: винтовой зажим 2 кабель (-и)
0 ... 0 дюйм² (1 ... 2,5 мм²) - жесткость кабеля: гибкий -
с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: сплошной -
без конца кабеля
Силовая цепь: винтовой зажим 2 кабель (-и)
0 ... 0,01 дюйм² (1 ... 4 мм²) - жесткость кабеля: сплошной -
без конца кабеля
Момент затяжки Силовая цепь: 1,7 Н-м (15,04 фунт-силы на дюйм) - винт
зажимные клеммы - отверткой плоский Ø 6 мм
Силовая цепь: 1,7 Н-м (15,04 фунт-силы) - винт
зажимные клеммы - отверткой Philips No 2
Цепь управления: 15,04 фунт-силы на дюйм (1,7 Н-м) - винт
зажимные клеммы - отверткой плоский Ø 6 мм
Цепь управления: 15,04 фунт-силы на дюйм (1,7 Н-м) - винт
зажимные клеммы - отверткой Philips No 2
Время срабатывания 4 ... 19 мс открытие
12 ... 22 мс закрытие
Уровень надежности B10d = 1369863 цикла контактора с номиналом
нагрузка в соответствии с EN / ISO 13849-1
B10d = 20000000 циклов контактора с
механическая нагрузка в соответствии с EN / ISO 13849-1
