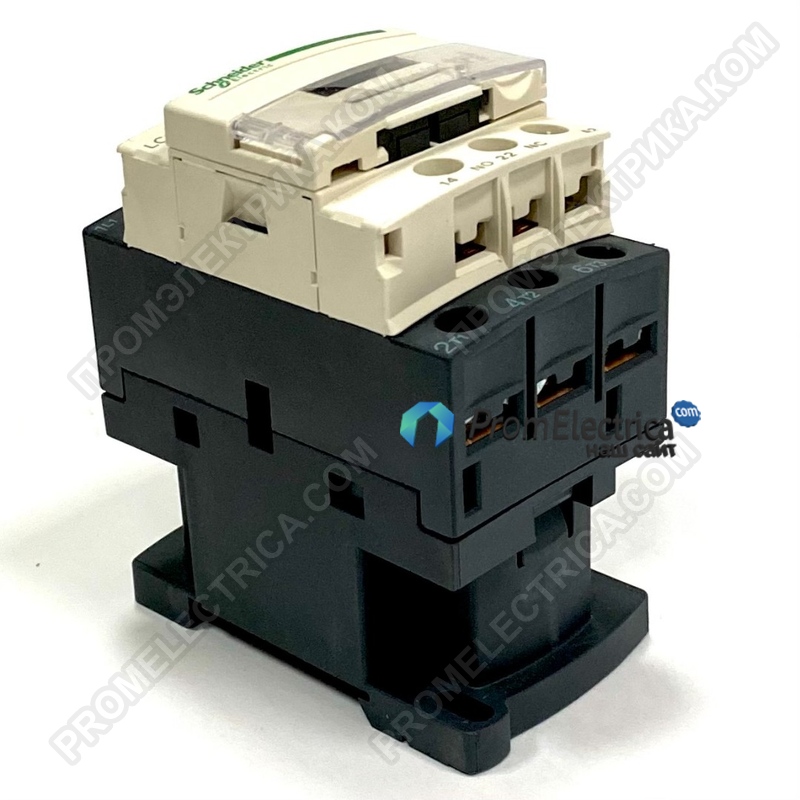

Описание, применение LC1D128E7 Schneider Electric
Главный
Ассортимент продукции TeSys D
Тип продукта или компонента
Контактор
Краткое имя устройства LC1D
Применение контактора активная нагрузка
Категория использования AC-1
Описание полюсов 4P
Контактный
состав силового полюса
2 NO + 2 NC
[Ue] номинальное рабочее
напряжение
<= 300 В постоянного тока для силовой цепи
<= 690 В переменного тока 25...400 Гц для силовой цепи
[Ie] номинальный рабочий ток
25 а (<= 60 °C) при < = 440 В переменного тока AC-1 для силовой цепи
Тип цепи управления переменный ток 50/60 Гц
Напряжение цепи управления 48 В переменного тока 50/60 Гц
Контакт вспомогательный состав 1 NO + 1 NC
[Uimp] номинальное импульсное
выдерживающее напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] обычный
тепловой ток свободного воздуха
10 а при температуре < = 60 °C для сигнальной цепи
25 а при <= 60 °C для силовой цепи
Номинальная производительность Irms
250 а постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
140 а переменного тока для сигнальной цепи, соответствующей стандарту IEC 60947-5-1
250 а при 440 В для силовой цепи, соответствующей стандарту IEC 60947
Номинальная разрывная способность
250 а при 440 В для силовой цепи, соответствующей стандарту IEC 60947
[Icw] номинальный кратковременный
выдерживающий ток
61 A <= 40 °C 1 мин силовая цепь
30 а <= 40 °C 10 мин силовая цепь
140 А 100 мс цепь сигнализации
120 а 500 мс цепь сигнализации
100 а 1 с цепь сигнализации
210 а <= 40 °C 1 с силовая цепь
105 А <= 40 °C 10 с силовая цепь
Клиентов, связанные предохранителя 10 а GG для цепь сигнализации в соответствии с IEC 60947-5-1
25 а гг при <= 690 в Координационный тип 2 для силовой цепи
40 а гг при <= 690 в Координационный тип 1 для силовой цепи
Среднее сопротивление 2,5 МОМ при 50 Гц-Ith 25 а для силовой цепи
[Ui] номинальное
напряжение изоляции
600 V для цепь сигнализации сертификации UL и
600 V для цепь сигнализации CSA сертификаты
690 V для цепь сигнализации в соответствии с IEC 60947-1
Аттестации ul 600 V для цепь питания
600 V для силовая цепь сертификации CSA в
690 V для силовая цепь соответствует стандарту IEC 60947-4-1
Электрическая прочность 0,8 МЦ-25 а переменного тока-1 при Ue <= 440 В
Рассеиваемая мощность на полюс
1.56 ВТ ПЕРЕМЕННОГО ТОКА-1
Защитная крышка с
Монтажная опорная плита
Рельс
стандарты EN 60947-4-1
En 60947-5-1 тип
IEC 60947-4-1
МЭК 60947-5-1
UL 508
CSA C22. 2 No 14
Сертификаты продукции BV CCC
CSA
DNV
ГЛ
ГОСТ
Рина
UL
LROS
Соединения-клеммы схема управления: винтовой зажим клеммы 2 кабель(ы)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
Схема управления: клеммы винтового зажима 1 кабель(ы)
1...4 мм2 - жесткость кабеля: сплошная - без конца кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...2,5 мм2 - жесткость кабеля: гибкая-с концом кабеля
схема управления: винтовые зажимные клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-с концом кабеля
схема управления: винтовые клеммы зажима 2 кабеля(ов)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
схема управления: винтовые зажимные клеммы 1 кабель(ы)
1...4 мм2 - жесткость кабеля: гибкая-без
конца кабеля
силовая цепь: винтовые клеммы зажима 2 кабеля(ов) 1...4
мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: клеммы винтового зажима 1 кабель(ы) 1...4
мм2-жесткость кабеля: сплошная - без конца кабеля
Силовая схема: винтовые зажимные клеммы 2 кабеля(ов)
1...2,5 мм2 - жесткость кабеля: гибкий-с концом кабеля
Силовая схема: клеммы винтового зажима 1 кабель(ы) 1...4
мм2-жесткость кабеля: гибкий-с концом кабеля
Схема питания: клеммы винтового зажима 2 кабель(ы) 1...4
мм2-жесткость кабеля: гибкий-без конца кабеля
Силовая схема: клеммы винтового зажима 1 кабель(ы) 1...4
мм2-жесткость кабеля: гибкий-без конца кабеля
Схема управления моментом затяжки: 1.7 Н. м-на клеммах винтового зажима -
с отверткой Philips No 2
Схема управления: 1.7 Н. м-на винтовых зажимных клеммах -
с плоской отверткой Ø 6 мм
Схема питания: 1.7 Н. м-на винтовых зажимных клеммах -
с отверткой Philips No 2
Силовая схема: 1.7 Н. м-на винтовых зажимных клеммах -
с плоской отверткой Ø 6 мм
Время работы 4...19 мс открытие
12...22 МС закрытие
Безопасность уровень надежности B10d = 20000000 циклов контактор с механическим
нагрузка, соответствующая стандарту EN/ISO 13849-1
B10d = 1369863 циклов контактор с номинальной нагрузкой
, соответствующей EN/ISO 13849-1
Механическая прочность 15 Mcycles
Рабочая скорость 3600 цикл/ч при температуре <= 60 °C
Дополнительный
Катушечная технология без встроенного модуля подавления
Пределы напряжения цепи управления 0,85...1,1 МКК при 60 °с рабочая частота 60 Гц
0,8...1,1 МКК при 60 °С рабочая частота 50 Гц
0,3...0,6 Uc при 60 °C выпадение 50/60 Гц
Пусковая мощность в ва 70 ва при 20 °C (cos ≈ 0,75) 50 Гц
70 ва при 20 °C (cos ≈ 0,75) 60 Гц
Потребляемая мощность удержания в ва 7 ва при 20 °C (cos ≈ 0,3) 50 Гц
7,5 ва при 20 °C (cos ≈ 0,3) 60 Гц
Тепловыделение 2...3 Вт при 50/60 Гц
Тип вспомогательных контактов тип зеркального контакта (1 NC) в соответствии с IEC 60947-4-1
Тип механически связанный (1 NO + 1 NC) в соответствии с IEC 60947-5-1
Частота цепи сигнализации 25...400 Гц
Минимальный коммутируемый ток 5 ma для цепь сигнализации
Минимальное коммутируемое напряжение 17 V для цепь сигнализации
Время неперекрывания 1,5 мс при включении питания (между ЧПУ и без контакта)
1,5 мс при обесточивании (между ЧПУ и без контакта)
Сопротивление изоляции > 10 МОм для сигнальной цепи
Окружающая среда
Степень защиты IP IP2x лицевая соответствуя к IEC 60529
Защитная обработка TH соответствует стандарту IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха для работы -5...60 °C
Температура окружающего воздуха при хранении -60...80 °С
Допустимая температура окружающего воздуха вокруг устройства -40...70 °C при Uc
Рабочая высота 3000 м без снижения температуры
Огнестойкость 850 °C в соответствии с IEC 60695-2-1
Огнестойкость V1 соответствует UL 94
Механическая прочность удары контактор закрытый 15 GN для 11 мс
Удары контактор открытый 10 GN для 11 мс
Вибрации контактора замкнуты 4 ГН, 5...300 Гц
Вибрации контактора разомкнуты 2 ГН, 5...300 Гц
Высота 85 мм
Ширина 45 мм
Глубина 92 мм
Вес изделия 0,365 кг
