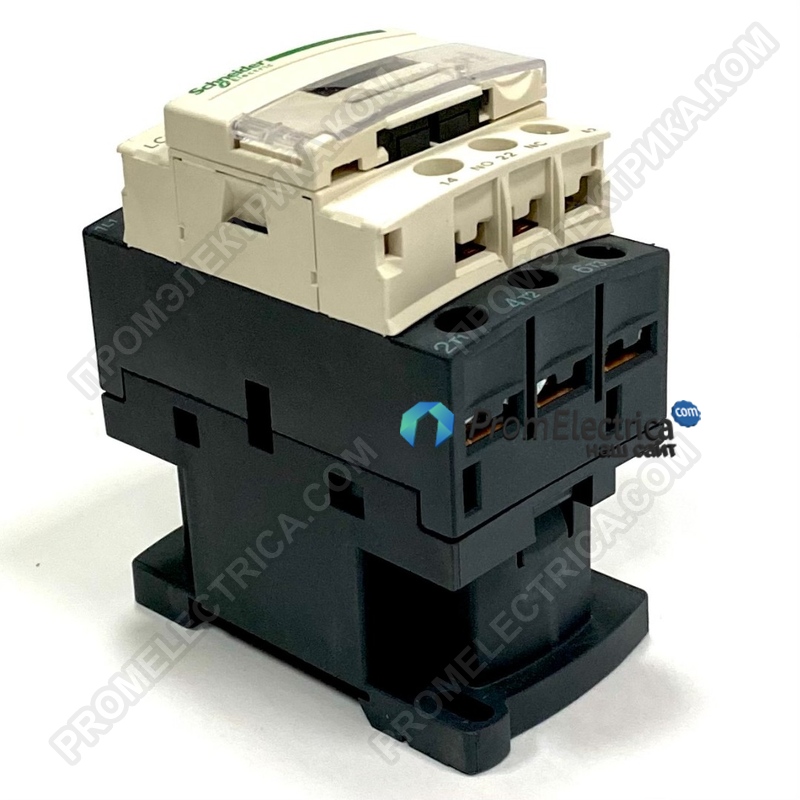

Описание, применение LC1D093M7 Schneider Electric
Ассортимент TeSys
Название продукта TeSys D
Продукт или компонент
тип Контактор
Краткое название устройства LC1D
Применение контактора Управление двигателем
Резистивная нагрузка
Категория использования АС-3
AC-4
AC-1
Описание полюсов 3P
Контакт полюса питания
3 NO
[Ue] оценивается в рабочем состоянии вольтаж
Силовая цепь: <= 690 V переменный ток 25 ... 400 Гц
Силовая цепь: <= 300 В постоянного тока
[Т.е] оценено как работоспособное текущий
9 А (в <60 ° C) в <= 440 V переменный ток AC-3 для питания цепь
25 А 60 ° C (140 ° F)) <= 440 V переменный ток AC-1 для силовая цепь
Мощность двигателя кВт 2,2 кВт 220 ... 230 В ~ 50/60 Гц AC-3)
4 кВт 380 ... 400 В переменного тока 50/60 Гц переменного тока-3)
4 кВт 415 ... 440 В переменного тока 50/60 Гц AC-3)
5,5 кВт 500 В переменного тока 50/60 Гц переменного тока-3)
5,5 кВт 660 ... 690 В переменного тока 50/60 Гц AC-3)
2,2 кВт 400 В переменного тока 50/60 Гц AC-4)
Мощность двигателя л.с. (UL / CSA)
1 л.с., 230/240 В переменного тока, 50/60 Гц, 1 фаза
2 л.с., 200/208 В переменного тока, 50/60 Гц, 3 фазы
2 л.с., 230/240 В переменного тока, 50/60 Гц, 3 фазы
5 л.с., 460/480 В переменного тока, 50/60 Гц, 3 фазы
7,5 л.с. 575/600 В переменного тока, 50/60 Гц, 3 фазы
0,33 л.с. 115 В переменного тока 50/60 Гц 1 фаза
Тип цепи управления переменный ток при 50/60 Гц
[Uc] цепь управления
вольтаж
220 В переменного тока 50/60 Гц
Вспомогательный контакт
сочинение
1 НО + 1 НЗ
[Uimp] номинальный импульс
выдержать напряжение
6 кВ в соответствии с IEC 60947
Категория перенапряжения III
[Ith] условно бесплатно
тепловой поток воздуха
10 А в <60 ° C для цепь сигнализации
16 А в <60 ° C для силовая цепь
Irms номинальное изготовление вместимость
250 А в 440 V для силовая цепь в соответствии с IEC 60947
140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность 250 A при 440 V для силовая цепь в соответствии с IEC
60947
[Icw] оценен как краткосрочный
выдерживать ток
105 А в <40 ° C - 10 с для силовая цепь
210 А в <40 ° C - 1 с для силовая цепь
30 А в <40 ° C - 10 мин для силовая цепь
61 А в <40 ° C - 1 мин для силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий предохранитель 10 A gG для цепи сигнализации в соответствии с IEC 60947-5-1
25 А gG при <= 690 В тип координации 1 для питания цепь
20 А gG при <= 690 В тип координации 2 для питания цепь
Среднее сопротивление 2,5 мОм - Ith 16 A 50 Гц для силовая цепь
[Ui] номинальная изоляция
вольтаж
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В, сертифицировано CSA
Силовая цепь: 600 В сертифицирована UL
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В, сертификат CSA
Цепь сигнализации: 600 В сертифицирована UL
Электрическая износостойкость 0,6 млн. Циклов 25 A AC-1 <= 440 V
2 млн. Циклов 9 А AC-3 <= 440 V
Рассеиваемая мощность на столб
1,56 Вт AC-1
0,2 Вт AC-3
Передняя крышка С
Монтажная опорная плита
Железная дорога
Стандарты CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
МЭК 60947-4-1
МЭК 60947-5-1
UL 508
Сертификация продукции CSA
UL
DNV
CCC
LROS (регистр судоходства Ллойда)
РИНА
BV
ГОСТ
GL
Подключения - клеммы Пружинные клеммы силовой цепи 1 0,00 дюйма²
(2,5 мм²) гибкий без кабельного наконечника
Пружинные клеммы силовой цепи 2 0,00 дюйма²
(2,5 мм²) гибкий без кабельного наконечника
Цепь управления: пружинные клеммы 1 кабель (-и)
2,5 мм²гибкий без кабельного наконечника
Цепь управления: пружинные клеммы 2 кабель (-и)
2,5 мм²гибкий без кабельного наконечника
Время срабатывания 12 ... 22 мс закрытие
4 ... 19 мс открытие
Уровень надежности B10d = 1369863 цикла контактора с номинальной нагрузкой
в соответствии с EN / ISO 13849-1
B10d = 20000000 циклов контактор с механическим
нагрузка в соответствии с EN / ISO 13849-1
Механическая прочность 15 млн. Циклов
Максимальная рабочая скорость 3600 циклов / ч 60 ° C
Дополнительный
Катушечная технология Без встроенного модуля подавления
Пределы напряжения цепи управления 0,3 ... 0,6 Uc (-40 ... 70 ° C): отпускание, переменный ток 50/60 Гц
0,8 ... 1,1 Uc (-40 ... 60 ° C): рабочий переменный ток 50 Гц
0,85 ... 1,1 Uc (-40 ... 60 ° C): рабочий переменный ток 60 Гц
1 ... 1,1 Uc (60 ... 70 ° C): рабочий переменный ток 50/60 Гц
Пусковая мощность, ВА 70 ВА 60 Гц, cos phi 0,75 (при 20 ° C)
70 ВА 50 Гц cos phi 0,75 (при 20 ° C)
Потребляемая мощность при удержании, ВА 7,5 ВА 60 Гц cos phi 0,3 (при 20 ° C)
7 ВА 50 Гц cos phi 0,3 (при 20 ° C)
Теплоотдача 2... 3 Вт при 50/60 Гц
Тип вспомогательных контактов Тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
Тип зеркальный контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации 25 ... 400 Гц
Минимальный коммутируемый ток 5 мА для цепи сигнализации
Минимальное коммутируемое напряжение 17 В для цепи сигнализации
Время отсутствия перекрытия 1,5 мс при обесточивании между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции> 10 МОм для цепи сигнализации
Совместимость контактов M2
Код совместимости LC1D
Окружающая обстановка
Степень защиты IP Лицевая панель IP20 в соответствии с IEC 60529
Защитная обработка TH в соответствии с IEC 60068-2-30
Степень загрязнения 3
Температура окружающего воздуха при эксплуатации -40... 60 ° C
60... 70 ° C со снижением номинальных характеристик
Температура окружающего воздуха при хранении -76... 176 ° F (-60... 80 ° C)
Высота эксплуатации 0 ... 3000 м
Огнестойкость 850 ° C (1562 ° F) IEC 60695-2-1
Огнестойкость V1 в соответствии с UL 94
Механическая устойчивость Вибрации контактора разомкнуты: 2 Gn, 5 ... 300 Гц
Вибрации контактора замкнуты: 4 Gn, 5 ... 300 Гц
Разомкнут контактор удара: 10 Gn в течение 11 мс
Контактор ударов замкнут: 15 Gn для
