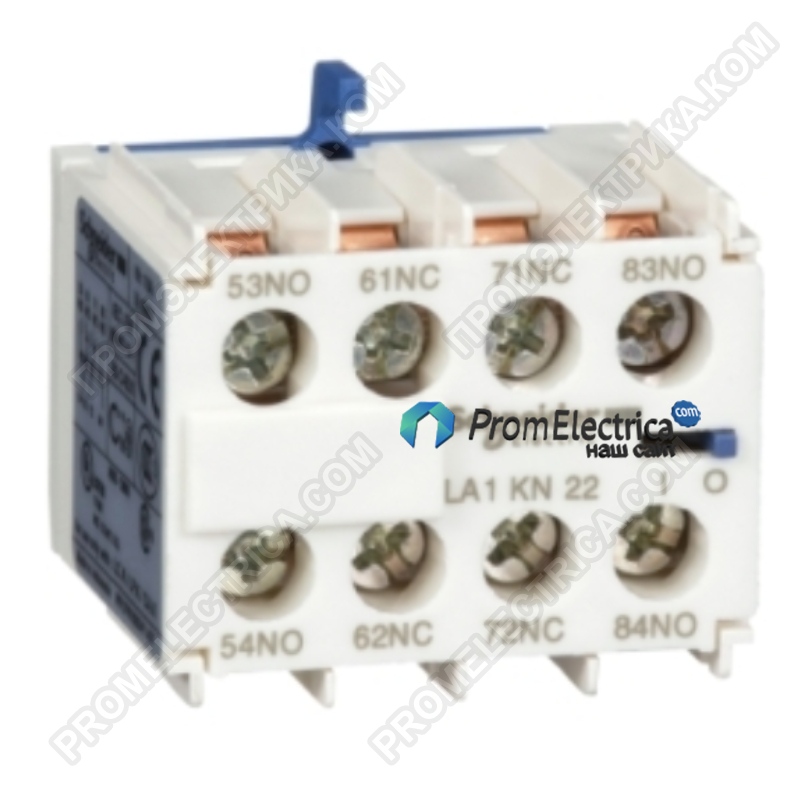

Описание, применение LA1KN22 Schneider Electric
Серия TeSys
Наименование продукта TeSys K
Тип продукта
Блок вспомогательных контактов
Краткое название устройства LA1
Совместимость серий продукта
TeSys K LC1K
TeSys K CA2K
TeSys K CA3K
Место монтажа
Передний
Конфигурация главных контактов 2 Н.О. + 2 Н.З.
Contacts operation
Мгновенный
[Ue] номинальное рабочее напряжение
690 В переменный ток 25...400 Hz
[Ie] номинальный рабочий ток
6 А в 120 В AC 50/60Hz AC-15
1,04 А в 690 В AC-15
0,55 А в 125 В DC-13
0,1 А в 600 В DC-13
[Ui] номинальное напряжение изоляции
690 В в соответствии с IEC 60947-5-1
600 В в соответствии с UL 60947-5-1
600 В в соответствии с CSA C22.2 No 60947-5-1
[Ith] условный тепловой ток на открытом воздухе
10 А в <50 °C
Стандарты
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
Сертификаты
IECEE CB Scheme
UL
CSA
CCC
Дополнительные характеристики
Номинальная включающая способность Irms
110 А в <= 690 V переменный ток в соответствии с ГОСТ IEC 60947
Допустимый кратковременно выдерживаемый ток
80 А 1 с
60 А 500 мс
110 А 100 мс
Соответствующий номинал предохранителя
10 А gG в <= 690 V в соответствии с ГОСТ IEC 60947
Минимальный коммутируемый ток 5 мА
Минимальное коммутируемое напряжение 17 В
Инструкции по завершению срока службы продукта 0,5 мм
Сопротивление изоляции > 10 МОм
Соединения – клеммы
Винтовой зажим 1 кабель (-и) 0,34...1,5 мм²гибкий с кабельным наконечником
Винтовой зажим 1 кабель (-и) 0,75...4 мм²гибкий без наконечника
Винтовой зажим 1 кабель (-и) 1,5...4 мм²жесткий
Винтовой зажим 2 кабель (-и) 0,34...1,5 мм²гибкий с кабельным наконечником
Винтовой зажим 2 кабель (-и) 0,75...4 мм²гибкий без наконечника
Винтовой зажим 2 кабель (-и) 1,5...4 мм²жесткий
Момент затяжки
1,3 Н·м - с помощью отвертки Philips No 2
высота 30 мм
Ширина 38 мм
глубина 35 мм
Вес нетто 0,045 кг
Условия эксплуатации
Характеристики окружающей среды
Нормальные окружающие условия
Степень защиты IP
IP20 в соответствии с МЭК 60529
Защитное исполнение
TC в соответствии с IEC 60068
Температура окружающей среды при хранении -50...80 °C
Температура окружающей среды -25...50 °C
Рабочая высота 2000 м
