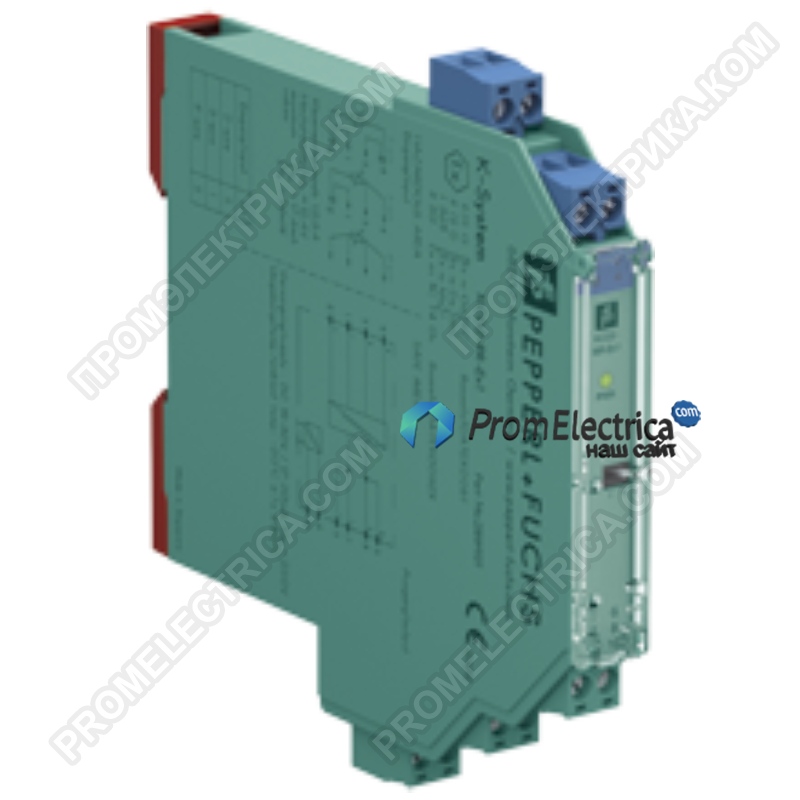

KFD2-RR-EX1 Барьер искрозащиты Pepperl+Fuchs

Тип сигнала Аналоговый вход
Параметры, связанные с функциональной безопасностью
Уровень полноты безопасности (SIL) SIL 2
Поставлять
Связь Шина питания или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 В постоянного тока
Рябь в пределах допуска на поставку
Номинальный ток <20 мА
Потребляемая мощность 0,35 Вт (считывающий ток 24 В и 1 мА)
Вход
Сторона подключения сторона поля
Связь клеммы 1, 2, 3, 4
Обнаружение неисправности линии да, на Pt100
Свинец сопротивление ≤ 10% от значения сопротивления
Дальность передачи 0 ... 10 мА
Доступное напряжение 9 В
Обнаружение неисправности линии 8 нА
Выход
Сторона подключения сторона управления
Связь клеммы 5-, 7-, 6+, 8+
Текущий 0 ... 10 мА
Доступное напряжение 0 ... 4,2 В
Сигнал неисправности <10 Ом или> 400 Ом, в зависимости от отключенного провода (измерительный ток ≤ 1 мА)
> 400 Ом, клемма 3, провод отключен в 2- / 4-проводном режиме (измерительный ток ≤ 0,3 мА)
Передаточные характеристики
Точность 0,1%
Отклонение 4-проводный
I m ≥ 1 мА: ± 0,1% от R m или ± 0,1 Ом (применимо большее значение)
I m <1 мА: точность уменьшается пропорционально I m .
например, I m = 0,1 мА: ± 1% от R m или 1 Ом (применимо большее значение).
3-проводной
I m ≥ 1 мА: (смещение ± 0,1% - 0,1 Ом) или ± 0,2 Ом (применимо большее значение)
I m <1 мА: точность уменьшается пропорционально I m .
например, I m = 0,1 мА: (смещение ± 1% - 0,1 Ом) или ± 1,1 Ом (применимо большее значение)
Влияние температуры окружающей среды I m ≥ 1 мА, R m ≥ 100 Ом: 0,01% / K в диапазоне -20 ... +60 ° C (253 ... 333 K)
I m <1 мА или R m <100 Ом: температурная стабильность уменьшается пропорционально I m или R m
Время нарастания время отклика сигнала ≤ 2 мс (10 ... 90%)
реакция на приложение I m : R m > 50 Ом и I m <5 мА: <5 мс
реакция на приложение I m : R m > 30 Ом и I m < 5 мА: <10 мс
реакция на приложение I m : R m > 18 Ом и I m <5 мА: <20 мс
Гальваническая развязка
Ввод, вывод усиленная изоляция в соотв. согласно EN 50178, номинальное напряжение изоляции 300 В эфф.
Вход / питание усиленная изоляция в соотв. согласно EN 50178, номинальное напряжение изоляции 300 В эфф.
Выход / питание функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Индикаторы / настройки
Элементы дисплея ВЕЛ
Элементы управления DIP-переключатель
Конфигурация через DIP-переключатели
Маркировка место для маркировки спереди
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2011
Степень защиты МЭК 60529: 2001
Защита от поражения электрическим током UL 61010-1
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Связь винтовые клеммы
Масса ок. 100 г
Размеры 12,5 x 114 x 124 мм (0,5 x 4,5 x 4,9 дюйма), тип корпуса A2
Монтаж на DIN-рейку 35 мм в соотв. согласно EN 60715: 2001
Данные для применения в опасных зонах
Сертификат проверки типа ЕС BASEEFA 10 ATEX 0061
Маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
Вход [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Напряжение 12,4 В
Текущий 17,4 мА
Мощность 54 мВт
Поставлять
Максимальное безопасное напряжение 253 В (Внимание! Номинальное напряжение может быть ниже.)
Выход
Максимальное безопасное напряжение 253 В (Внимание! Номинальное напряжение может быть ниже.)
Сертификат BASEEFA 10 ATEX 0062X
Маркировка Экс-шестиугольник II 3G Ex ec IIC T4 Gc
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11: 2012, пиковое значение напряжения 375 В
Вход / питание безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11: 2012, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34 / ЕС EN IEC 60079-0: 2018, EN 60079-7: 2015 + A1: 2018, EN 60079-11: 2012
