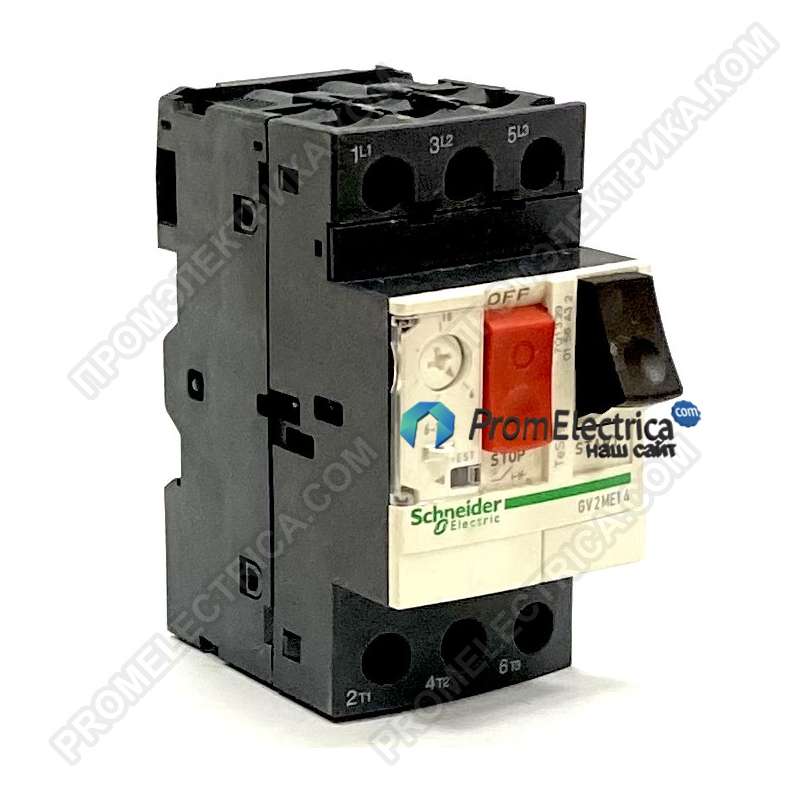

Описание, применение GV2ME20 Schneider Electric
Описание
Диапазон TeSys
Наименование продукта TeSys GV2
Краткое имя устройства GV2ME
Тип изделия или компонента Автоматический выключатель
Область применения Двигатель
Технология отключающего блока
Тепловой-магнитный
Дополнительно
Описание полюсов 3P
Тип сети Переменный ток
Категория применения AC-3 в соответствии с IEC 60947-4-1
Категория А в соответствии с IEC 60947-2
Частота сети 50/60 Гц в соответствии с IEC 60947-4-1
Способ крепления Защелками Винтами
Монтажная опора Рейка
Монтажное положение Горизонт. Вертикальный
Мощность двигателя, кВт 15 кВт в 690 V переменный ток 50/60 Гц
9 кВт в 500 V переменный ток 50/60 Гц
7.5 кВт в 400/415 V переменный ток 50/60 Гц
Отключающая способность 3 кА Icu в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
15 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
8 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
6 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Icu] номинальная предельная наибольшая
отключающая способность (на к.з.)
100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 % в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
75 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
75 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Тип управления Кнопка
[In] номинальный ток 13...18 A
Номинал расцепителя 13...18 A
Ток срабатывания электромагнитного расцепителя 223 А
[Ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ith] условный тепловой ток на открытом воздухе 18 А в соответствии с IEC 60947-4-1
[Uimp] номинальное импульсное напряжение 6 кВ в соответствии с IEC 60947-2
Мощность, рассеиваемая одним полюсом 2.5 Вт
Механическая износостойкость 100000 циклы
Электрическая прочность 100000 циклы для AC-3 в 440 V
Рабочая частота 25 цикл/ч
Стандартное применение Непрерывная в соответствии с IEC 60947-4-1
Тип клемм Винтовой зажим 2 кабель (-и) 1...6 мм² - жесткость кабеля: жесткий кабель
Винтовой зажим 2 кабель (-и) 1.5...6 мм² - жесткость кабеля: гибкий - без
кабельный наконечник
Винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Момент затяжки 1.7 Н-м - винтовой зажим
Соответствие требованиям к изоляции Да в соответствии с IEC 60947-1
Чувствительность к обрыву фазы Да в соответствии с IEC 60947-4-1
Высота 89 мм
Ширина 45 мм
Глубина 78.2 мм
Масса продукта 0,26 кг
Эксплутационные характеристики
стандарты EN 60204
IEC 60947-1
IEC 60947-2
IEC 60947-4-1
NF C 63-120
NF C 63-650
NF C 79-130
UL 508
VDE 0113
VDE 0660
CSA C22.2
сертификация ATEX
BV
CCC
CEBEC
CSA
DNV
EZU
GL
RINA
SETI
TSE
UL
LROS
EAC
защитное исполнение TH
cтепень защиты IP IP20 в соответствии с IEC 60529
класс IK IK04
рабочая температура -20...60 °C
температура окружающего воздуха при хранении -40...80 °C
огнестойкость 960 °C в соответствии с IEC 60695-2-1
рабочая высота над уровнем моря 2000 м
