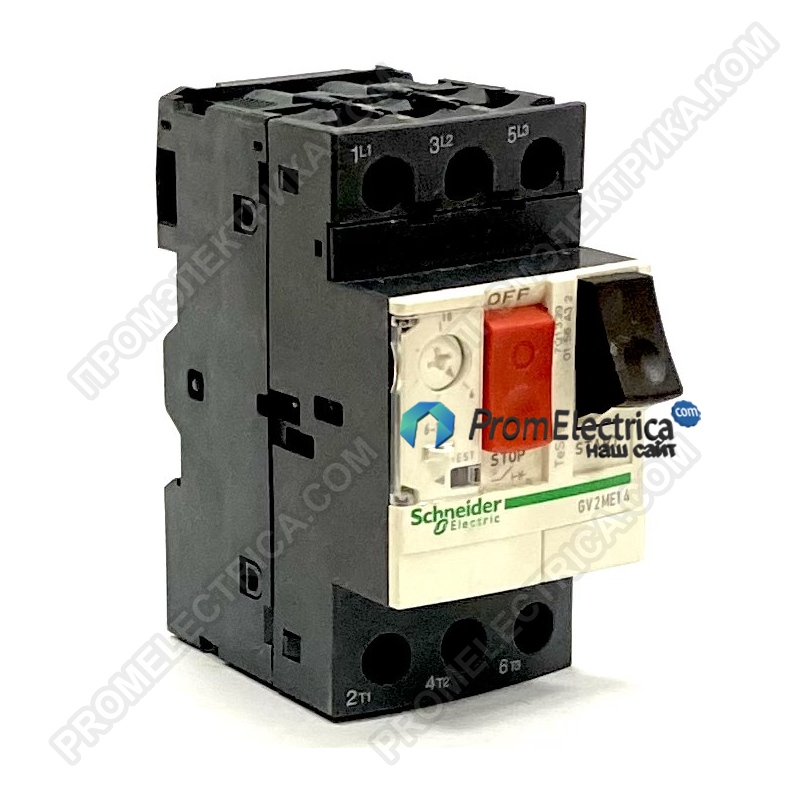

Описание, применение GV2ME14TQ Schneider Electric
Основные характеристики
Серия TeSys
Наименование продукта TeSys GV2
Краткое название устройства GV2ME
Тип продукта или компонента Автоматический выключатель
Применение устройства Двигатель
Технология расцепителя Термомагнитный
Дополнительные характеристики
Описание полюсов 3P
Тип сети Переменный ток
Категория применения AC-3 в соответствии с IEC 60947-4-1
Категория А в соответствии с IEC 60947-2
Частота сети 50/60 Гц в соответствии с IEC 60947-4-1
Способ крепления Винтами
Защелками
Монтажная опора Рейка
Положение монтажа Вертикальный Горизонт.
Мощность двигателя, кВт 3 кВт в 400/415 V переменный ток 50/60 Гц
4 кВт в 400/415 V переменный ток 50/60 Гц
4 кВт в 500 V переменный ток 50/60 Гц
7.5 кВт в 690 V переменный ток 50/60 Гц
5.5 кВт в 500 V переменный ток 50/60 Гц
5.5 кВт в 690 V переменный ток 50/60 Гц
Отключающая способность 3 кА Icu в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
15 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
10 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Icu] номинальная предельная
наибольшая отключающая
способность (на к.з.)
100 % в 230/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
75 % в 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 400/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Тип управления Кнопка
[In] номинальный ток 6...10 A
Номинальный ток расцепителя 6...10 A
Ток срабатывания
электромагнитного расцепителя 138 А
[Ue] номинальное рабочее напряжение
690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] номинальное напряжение изоляции
690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ith] условный тепловой ток на
открытом воздухе 10 А в соответствии с IEC 60947-4-1
[Up] номинальное импульсное
выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-2
Мощность, рассеиваемая одним
полюсом 2.5 Вт
Механическая износостойкость 100000 циклы
Электрическая износостойкость 100000 циклы для AC-3 в 440 V
Рабочая частота 25 цикл/ч
Стандартное применение Непрерывная в соответствии с IEC 60947-4-1
Соединения – клеммы Винтовой зажим 2 кабель (-и) 1...6 мм² - жесткость кабеля: жесткий кабель
Винтовой зажим 2 кабель (-и) 1.5...6 мм² - жесткость кабеля: гибкий - без кабельный
наконечник
Винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - с кабельный наконечник
Момент затяжки 1.7 Н-м - винтовой зажим
Соответствие требованиям по
изоляции
Да в соответствии с IEC 60947-1
Чувствительность к обрыву фазы Да в соответствии с IEC 60947-4-1
Количество в групповой упаковке Комплект из 24 шт.
Высота 89 мм
Ширина 44.5 мм
Глубина 78.2 мм
Масса продукта 0,26 кг
Условия эксплуатации
Стандарты VDE 0113
EN 60204
VDE 0660
IEC 60947-2
CSA C22.2
NF C 63-650
NF C 79-130
NF C 63-120
IEC 60947-1
UL 508
IEC 60947-4-1
Сертификация продукта DNV
SETI
CSA
BV
LROS (Lloyds register of shipping)
GL
CEBEC
ATEX
CCC
RINA
TSE
EAC
UL
EZU
Защитное исполнение TH
Степень защиты IP IP20 в соответствии с IEC 60529
Степень защиты IK IK04
Рабочая температура окружающей
среды -20...60 °C
Температура окружающей среды
при хранении -40...80 °C
Огнестойкость 960 °C в соответствии с IEC 60695-2-1
Рабочая высота 2000 м
