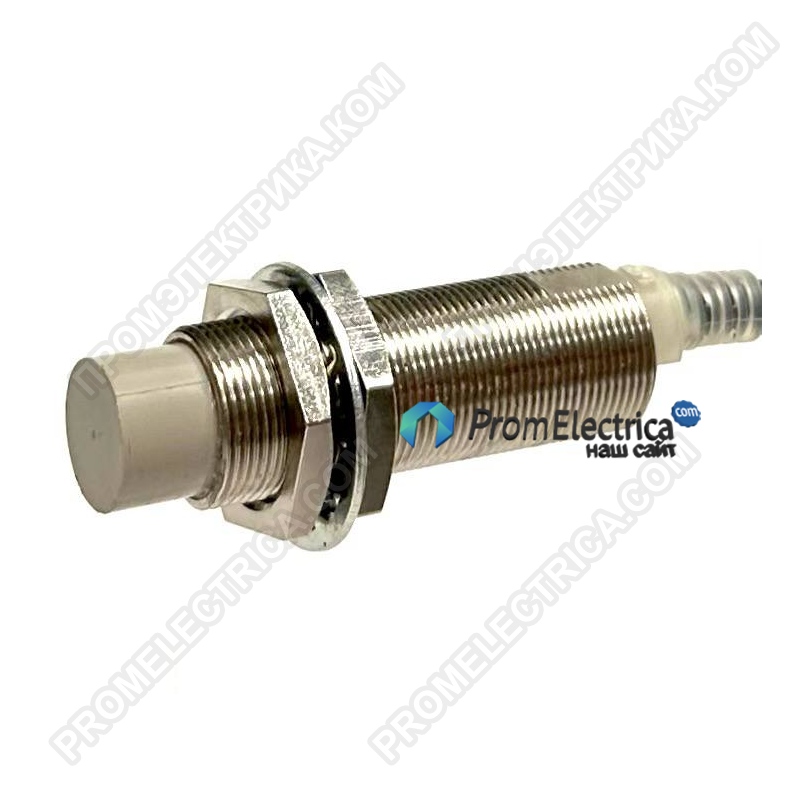

Описание, применение E2E2-X14MD1 Omron
Индуктивный, неэкранированный, M18 * 1 мм, модели 2-проводной DC, расстояние срабатывания 14 мм, режим работы модели 2-проводные NO, DC с полярности, Pre-проводные модели (2 м)
Чувствительный размер головы M18
Типнеэкранированный
метод зондированияИндуктивный
расстояние срабатывания14 мм-10% до + 10%
расстояние до объектаОт 0 до 11,2 мм
Режим работы: нормально открытый контакт
Типнеэкранированный
метод зондирования Индуктивный
расстояние срабатывания 14 мм-10% до + 10%
расстояние до объекта От 0 до 11,2 мм
Дифференциальный расстояние 10% Макс. расстояние зондирования
руемый объектЧерный металл (чувствительность снижается с цветных металлов.)
Стандартный обнаруживаемый объектЖелезо 30 х 30 х 1 мм
Напряжение питания От 12 до 24 В постоянного тока пульсации (PP) 10% макс.
Диапазон рабочего напряжения От 10 до 30 В постоянного тока
Ток утечки0,8 мА макс.
Контрольный выход (Тип выхода)DC 2-проводные модели с полярностью
Выход управления (коммутационная способность)3 до 100 мА
ИндикаторИндикатор срабатывания (красный), Операция настройки индикатора (зеленый)
Режим работы НЕТ
настройка чувствительности-
Самодиагностика выход-
Защитная цепьОграничение перенапряжений
Выходная защита от короткого вырезать
Стандарт или разные частотыстандарт
Температура окружающей средыЭксплуатация: от -25 до 70 ° C
Хранение: от -25 до 70 ℃
Относительная влажность окружающей средыЭксплуатация: от 35 до 95% RH
Хранение: 3595% RH
влияние температуры+/- 10% Макс. от расстояния срабатывания в диапазоне температур от -25 до +70 КВЖД
( в качестве основы для зондирования расстояния от 23 CEL)
влияние напряжения+/- 1% Макс. расстояние от датчиков в диапазоне номинального напряжения +/- 15%.
( В качестве основы для расстояния срабатывания при стандартном напряжении питания)
Изоляционное сопротивление50 МОм Мин. при 500 В постоянного тока между заряженными частями и корпусом
Диэлектрическая прочность1000 В переменного тока 50/60 Гц в течение 1 мин между заряженными частями и корпусом
устойчивость к вибрацииОт 10 до 55 Гц, 1,5-мм с двойной амплитудой по 2 часа в каждом X, Y и Z.
устойчивость к удару1000 м / с ** 2 по 10 раз в каждом X, Y, и Z.
Степень защитыIEC60529: IP67
Стандарт компании: маслостойкой
способ подключенияПредварительно смонтированные модели (длина кабеля: 2 м)
Вес (в упаковке)прибл. 150 г
Материал (корпус)Латунь никелирование
Материал (зондирование поверхности)PBT
Материал (зажимные гайки)Латунь никелирование
Материал (зубчатая шайба)цинкование Железо
аксессуарыИнструкция по эксплуатации
Двухпроводные индуктивные датчики серии для бесконтактного контроля металлических объектов размером до 60 мм.
Одним из главных преимуществ датчиков данной серии является универсальность - напряжение питания 24 - 240 Вольт переменного и постоянного тока
Один из самых широких ассортиментов выключателей стандартной цилиндрической формы на рынке:
Короткие и длинные корпуса M8, 12 ,18, 30
Соответствие требованиям международных стандартов CE, UL, CSA, CCC; CTick, TÛV
Высочайшее качество в мире IP69K
Соответствие всем электрическим стандартам и совместимость с источниками пост./перем. тока
Наличие стандартной и расширенной линейки
Применение двухпроводных индуктивных датчиков:
Выключатели кубической и прямоугольной формы размером 40x40 SIL2, прошедшие сертификацию TÜV для сфер применения с повышенными требованиями по безопасности
Управление роторным оборудованием, формфактор 1, распознавание железных/нежелезных объектов и т. д.
Датчики с пластиковым корпусом для соответствия требованиям по двойной изоляции и работе в химической среде
Малогабаритные датчики цилиндрической формы без покрытия размером 4 или 6,5 мм или М5 для сборочных установок
Датчики, изготовленные полностью из нержавеющей стали и пластика, для специального применения в производстве продуктов питания и напитков
Датчики кубической и цилиндрической формы, изготовленные полностью из нержавеющей стали, для автомобильной промышленности (включая сварочные операции)
Линейка ХТ для обнаружения любых объектов, не соответствующих параметрам материала или проводимости
Индуктивный двухпроводный датчик по своим функциям и задачам, которые они могут решить, более, чем другие подобные устройства подходит для замены обычного механического.
Чаще используются в схемах управления 220В переменного тока (АС). При замене и при применении двухпроводного датчика, необходимо знать некоторые особенности и ограничения.
Индуктивный двухпроводный датчик – это электронное изделие, имеющее устройство, как и трехпроводный - генератор, пороговый элемент, коммутирующий элемент. И для нормальной работы электроники необходимо питание, т.е. постоянное потребление энергии, в разомкнутом и замкнутом состоянии. В этом его отличие от механического выключателя.
Работа двухпроводного датчика в замкнутом и разомкнутом состоянии представлена ниже на эквивалентных схемах.
