Описание, применение Д122-40-16 СССР выпуск 80-91-18 гг РФ

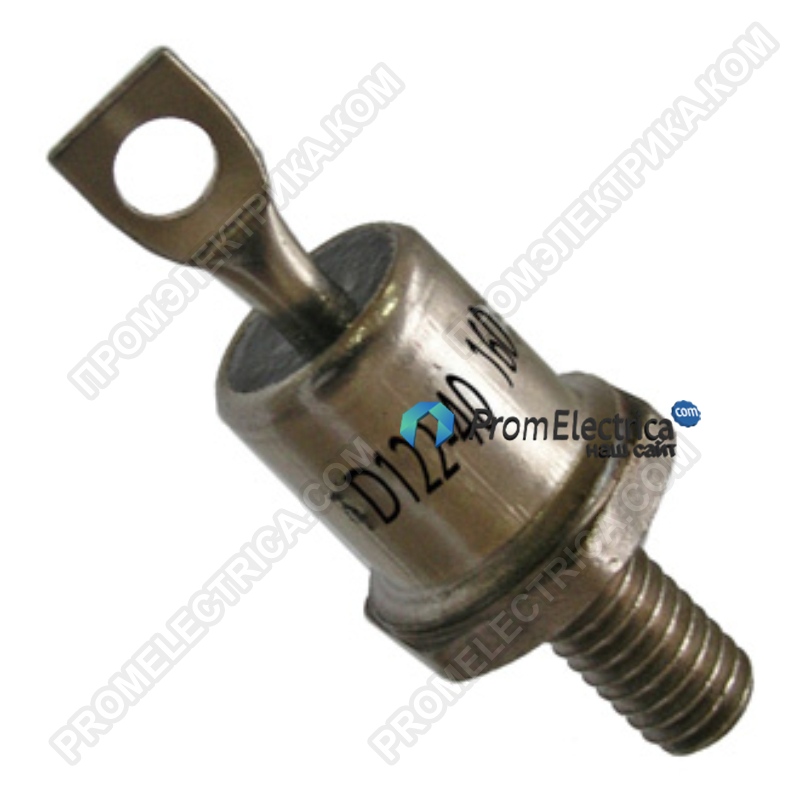

Диод Д122-40-16 – силовой низкочастотный диод штыревой конструкции общего назначения.
Преобразовывают постоянный и переменный ток до 40 ампер частотой до 500 Гц в цепях с напряжением 1600 В (16 кл).
Тип корпуса диодов Д122-40-16 – SD2: резьба М6, масса – 12 г. Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Полярность (цоколевка) диодов определяется по значку на корпусе.
Применяются силовые диоды Д122-40-16 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.
Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md.
Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Повторяющееся импульсное обратное напряжение URRM 1600 В
Максимально допустимый средний прямой ток (Температура корпуса) IF(AV)/(TC) 40 А (150°C)
Максимально допустимый действующий прямой ток в открытом состоянии IFRMS 62 А
Ударный прямой ток в открытом состоянии IFSM 0.55 кА
Максимально допустимая температура перехода Tjmax 190 ºC
Импульсное прямое напряжение в открытом состоянии / импульсный прямой ток в открытом состоянии UFM/IFM 1.35/125 В/А
Пороговое напряжение диода в открытом состоянии UF(TO) 0.80 В
Динамическое сопротивление в открытом состоянии rT 4.623 мОм
Повторяющийся импульсный обратный ток в закрытом состоянии IRRM 5 мА
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося импульсного прямого тока в открытом состоянии диода за время протекания i2·t 1.51 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.80 ºC/Вт
Усилие зажатия Md 1.4-1.8 Нм
Масса W 0.012 кг
