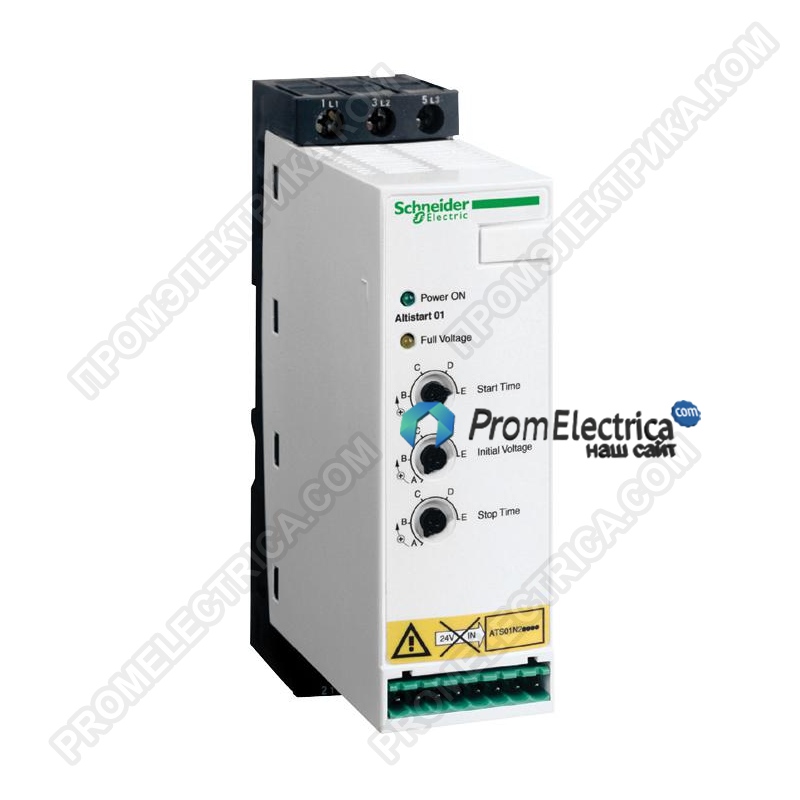

Описание, применение ATS01N232QN Schneider Electric
Продуктовая серия Altistart 01
Тип продукта илти компонента
Устройство плавного пуска
Назначение продукта
Асинхронные электродвигатели
Специальная область применения продукта
Простая машина
Краткое название устройства ATS01
Число фаз 3 фазы
[Us] номинальное напряжение сети
380...415 В - 10...10 %
мощность двигателя, кВт
15 кВт, 3 фазы в 380...415 В
номинал пускателя IcL 32 А
Категория применения
AC-53B в соответствии с EN/IEC 60947-4-2
потребляемый ток
160 А при номинальной нагрузке
тип пуска
Пуск с постепенным увеличением напряжения
рассеиваемая мощность, Вт
4,5 Вт при полной нагрузке и при завершении пуска
324,5 Вт в переходном состоянии
Дополнительные характеристики
стиль сборки
С радиатором
Доступные функции
Встроенный байпас
Пределы напряжения питания 342...456 В
частота сети питания
50...60 Hz - 5...5 %
Частота сети 47,5...63 Гц
Выходное напряжение
<= напряжение питания
напряжение цепи управления
Встроенный в пускатель
продолжительность пуска
Регулируем. от 1 до 10 с
1 s / 50
10 s / 5
5 s / 10
символ времени остановки
Регулируем. от 1 до 10 с
пусковой момент
30...80 % пускового момента при прямом пуске двигателя
тип дискретного входа
Логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент" <= 8 мА 27 кОм
Напряжение дискретного входа 24...40 V
тип дискретных входов
Положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и <= 0.2 mA при Состоянии 1: > 13 В, >= 0.5 mA
ток дискретного выхода
2 А DC-13
3 А AC-15
тип дискретного выхода
Логика с открытым коллектором LO1 конец сигнала пуска
Релейные выходы R1A, R1C нет
напряжение дискретного выхода
24 В (пределы напряжения: 6...30 V) логика с открытым коллектором
минимальный коммутируемый ток
10 мА в 6 В пост. ток для релейные выходы
макс. коммутируемый ток
Релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
Релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
тип дисплея
1 светодиод (Зеленый) для пускатель запитан
1 светодиод (желтый) для достигнуто номинальн. напряжение
Момент затяжки
0,5 Н·м
1,9...2,5 Н·м
электрическое соединение
Винтовой зажим 4 мм - жесткий 1 1...10 мм² AWG 8 Силовая цепь
Клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 Цепь управления
Винтовой зажим 4 мм - жесткий 2 1...6 мм² AWG 10 Силовая цепь
Клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 Цепь управления
Клеммный блок с винтовыми зажимами - гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 Цепь управления
Винтовой зажим 4 мм - гибкий Без наконечника 1 1,5...10 мм² AWG 8 Силовая цепь
Клеммный блок с винтовыми зажимами - гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 Цепь управления
Винтовой зажим 4 мм - гибкий С кабельным наконечником 2 1...6 мм² AWG 10 Силовая цепь
Винтовой зажим 4 мм - гибкий Без наконечника 2 1,5...6 мм² AWG 10 Силовая цепь
Клеммный блок с винтовыми зажимами - гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 Цепь управления
Винтовой зажим 4 мм - гибкий С кабельным наконечником 1 1...6 мм² AWG 10 Силовая цепь
Маркировка CE
Рабочее положение
Вертикальный +/- 10 градусов
Высота 154 мм
Ширина 45 мм
Глубина 131 мм
Вес нетто 0,56 кг
Код совместимости ATS01N2
Диапазон мощности двигателя AC-3
15...25 кВт в 380...440 В 3 фазы
Тип пускателя
Устройство плавного пуска
Условия эксплуатации
Электромагнитная совместимость
Наведенные и излучаемые помехи уровень В в соответствии с CISPR 11
Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2
Затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12
Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2
Электромагнитная совместимость в соответствии с EN 50082-1
Электромагнитная совместимость в соответствии с EN 50082-2
Гармоники в соответствии с IEC 1000-3-2
Гармоники в соответствии с IEC 1000-3-4
Стойкость к наведенным помехам, вызванных электромагн уровень 3 в соответствии с МЭК 61000-4-6
Стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4
Стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3
Кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11
Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5
Стандарты
EN/IEC 60947-4-2
Сертификаты
C-Tick
CSA
CCC
ГОСТ
UL
B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой об
Степень защиты IP IP20
Степень загрязнения
2 в соответствии с EN/IEC 60947-4-2
Виброустойчивость
1 gn (частота= 13...150 Гц) в соответствии с EN/IEC 60068-2-6
1,5 мм размах (частота= 3...13 Гц) в соответствии с EN/IEC 60068-2-6
Ударопрочность
15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
относительная влажность
5...95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
рабочая температура окружающей среды
-10...40 °C (Без ухудшения номинальных значений)
40...50 °C (С уменьшением номинального тока на 2 % на каждый дополн)
температура окружающего воздуха при хранен
-25...70 °C в соответствии с EN/IEC 60947-4-2
Рабочая высота
<= 1000 м Без ухудшения номинальных значений
> 1000 м с уменьшением номинального тока на 2,2 % на каждые допол
