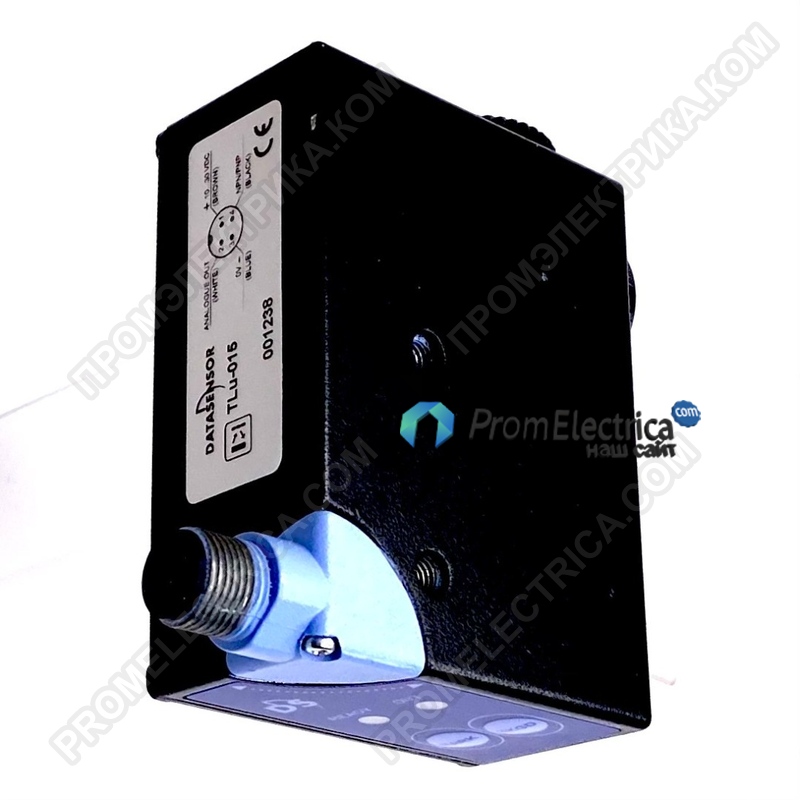

Описание, применение 964401020 USA / EUROPE
ТЕХНИЧЕСКИЕ ДАННЫЕ ДИАГРАММЫ ОБНАРУЖЕНИЯ
Электропитание: 10 ... 30 В постоянного тока, защита от обратной полярности
Потребление: 80 мА Макс.
Световое излучение: . красный 630 Нм / зеленый 526 Нм светодиод
белый светодиод (TLµ-4/кодом 5xx верс.)
Размер пятна: 1.5 x 5 мм (объектив 9 мм)
Ø 3 мм (9 линз-круговая)
2 x 7 мм (объектив 18 мм)
Рабочее расстояние: 6 ... 12 мм (объектив 9 мм)
14 ... 22 мм (объектив 18 мм)
22 ... 34 мм (объектив 28 мм)
40 ... 60 мм (объектив 50 мм)
Рабочее расстояние с волоконной оптикой: 0 ... 3. близость мм
0 ... 10 мм сквозной луч
Глубина резкости: ............................................... ±3 мм (объектив 9 мм)
±4 мм (объектив 18 мм)
±6 мм (объектив 28 мм)
±10 мм (объектив 50 мм)
Настройка: Teach-in с 2 кнопками
Пульт дистанционного управления с 2 проводами
динамической автоматической установки (vers.Tlμ-417/517)
Показатели: красный Сид выхода
зеленый светодиодный индикатор питания (верс.Tlμ-417/517)
зеленый светодиод ready
Тип выхода: NPN или PNP, Rpull-down/up 10 кОм
Напряжение насыщения: 1 V макс. (NPN vers.)
2 в макс. (PNP vers.)
Выходной ток: 200 мА макс., защита от короткого замыкания
Время отклика: .50 мкс макс., 25 МКС макс. (Tlμ-4 / 5xx vers.)
Частота переключения: 10 кГц макс., 20 кГц макс. (Tlμ-4 / 5xx vers.)
Режим работы: автоматический выбор темного/светлого
Диапазон аналогового выхода: 0 ... 5.5 Vdc (2 В постоянного тока на белом 90%)
Выходное сопротивление 2,2 кОм
Функция синхронизации: 20 мс минимальный выход ВКЛ
Соединение: 4-Полюсный разъем M12
Экранированный кабель 3 м Ø 6,1 мм
Электрическая защита: .класс 1
Механическая защита: IP67
Материал корпуса: Зама
Материал линз: стекло
Волоконно-оптический материал: волокно в стекле / оболочка в металле
волокно в ПММА / оболочка в ПЭ (оф-30)
Вес: 310 g макс. (разъем vers.)
450 г макс. (кабель vers.)
Рабочая температура: -10 ... +55°С
Температура хранения: -25 ... +70°C
Рабочая температура волокна: -30 ... +150°С (стакан верс.)
-30 ... +60°C (OF-30)
Эталонный стандарт: Стандарты En 60947-5-2
