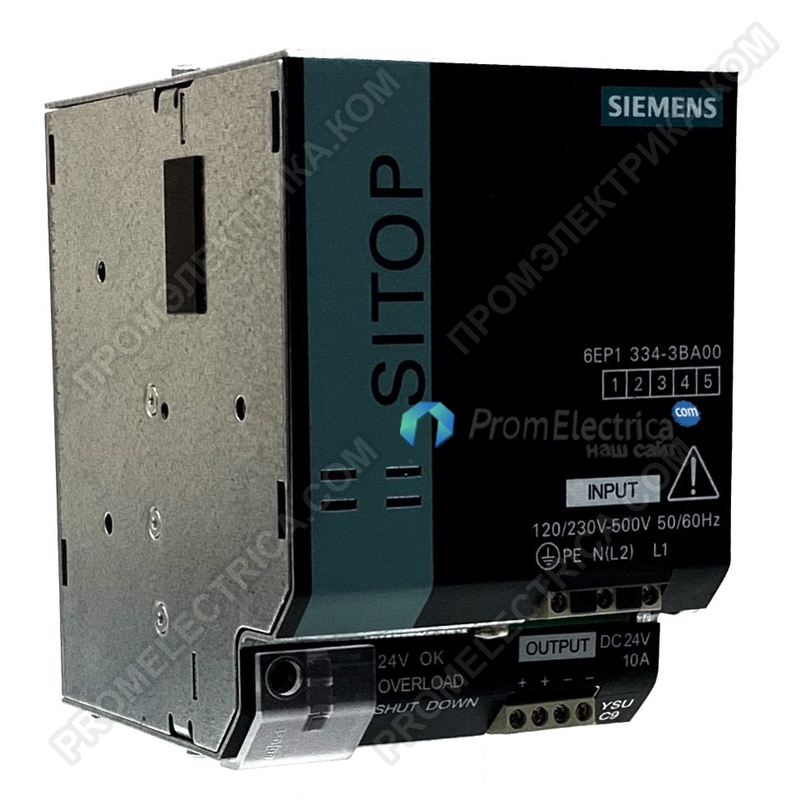

Описание, применение 6EP1334-3BA00 Siemens
Размеры 90мм x 125мм x 125мм (Ш x В x Г)
Стандарты CE, cULus, SEMI F47
Продукт SITOP модульный
Источник питания, тип 24 В / 10 А вход
Входной однофазный и двухфазный переменный ток
Напряжение питания / 1 / с AC 120 ... 230 В
Напряжение питания / 2 / с переменным током 230 ... 500 В
Диапазон напряжения
Входное напряжение / 1 / при AC 85 ... 264 В
Входное напряжение / 2 / при AC 176 ... 550 В
Широкодиапазонный вход Да
Сопротивление перенапряжению 1300 Vpeak, 1,3 мс
Буферная сеть на Iout, мин. 25 мс
Буферизация сети при Vin = 120/230 В, тип. 150 мс при Vin = 400 В
Номинальная частота линии 50/60 Гц
Номинальный диапазон линий 47 ... 63 Гц
Входной ток / при номинальном уровне входного напряжения 120 В 4.4 А
Входной ток / при номинальном уровне входного напряжения 230 В 2,4 А
Входной ток / при номинальном уровне входного напряжения 500 В 1.1 А
Ограничение тока включения (+25 ° C), макс. 35 A
6EP1334-3BA00
I²t, макс. 4 A² · с
Встроенный входящий предохранитель T 6.3 A (недоступен)
Защита от электропитания (IEC 898) Рекомендуемый миниатюрный автоматический выключатель при однофазном режиме: от
6 A (10 A) характеристика C (B); Требуется при двухфазном режиме: схема
Выключатель 2-полюсный подключенный или автоматический выключатель 3RV2011-1EA10 (установка
3,8 А) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10
(Установка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В
Вывод
Выходное управляемое изолированное постоянное напряжение
Номинальное напряжение Vout DC 24 В
Общий допуск, статический ± 3%
Статическая компенсация сети, прибл. 0,1%
Статическая балансировка нагрузки, прибл. 0,1%
Пик-пик остаточной пульсации, макс. 50 мВ
Пиковый пик пика, макс. (Полоса пропускания: 20 МГц) 200 мВ
Диапазон регулировки 24 ... 28,8 В
Регулировка мощности продукта / выходного напряжения Да
Настройка выходного напряжения через потенциометр
Индикация состояния Зеленый светодиод для 24 В OK
Сигнализация через сигнальный модуль (6EP1961-3BA10)
Включение / выключение Перегрузка Vout прибл. 3%
Задержка запуска, макс. 1 с
Повышение напряжения, тип. 50 мс
Номинальное значение тока Iout номинальное 10 A
Диапазон тока 0 ... 10 А
• Примечание +60 ... +70 ° C: Снижение на 2% / K (при 120 В, 230 В) или 3,5% / К (при 400 В)
Доставляется активная мощность / тип. 240 Вт
Постоянный ток перегрузки / в случае короткого замыкания во время
Запуск / типичный 12 A
Кратковременный ток перегрузки / при коротком замыкании во время работы / типичный 30 A
Длительность перегрузки для избыточного тока / короткого замыкания
На этапе эксплуатации 25 мс
Параллельное переключение для повышения производительности Да
• Переключаемая характеристика примечания
Количество параллельных переключаемых блоков для повышения производительности 2
КПД
Эффективность при номинальной мощности Vout, Iout, ок. 87%
Потери мощности при номинальной мощности Vout, Iout, прибл. 36 Вт
Управление замкнутым контуром
Динамическая сетевая компенсация (Vin rated ± 15%), макс. 0,1%
Динамическое сглаживание нагрузки (Iout: 50/100/50%), Uout ± typ. 3%
Время установки шага загрузки от 50 до 100%, тип. 2 мс
Время установки шага загрузки от 100 до 50%, тип. 2 мс
Время установки / максимум 5 мс
Защита и мониторинг
Защита от перенапряжения <35 В
Ограничение тока, тип. 12 A
Характерная особенность защиты выхода / короткого замыкания Да
Защита от короткого замыкания В качестве альтернативы, постоянная величина тока прибл. 12 A или фиксация
неисправность
Прочный ток короткого замыкания / Эффективный уровень / типичный 12 A
Индикатор перегрузки / короткого замыкания Желтый для «перегрузки», красный светодиод для «блокировки выключения»,
безопасности
Первичная / вторичная изоляция Да
Потенциальное разделение Безопасное сверхнизкое выходное напряжение Uout acc. По EN 60950-1 и EN
50178
Класс защиты Класс I
Паразитный ток / максимум 3,5 мА
Паразитный ток / типичный 0,32 мА
Знак CE Да
Утверждение UL / CSA Да
Утверждение UL / cUL (CSA) cULus-Listed (UL 508, CSA C22.2 № 107.1), Файл E197259
Взрывозащита ATEX (EX) II 3G Ex nA nC IIC T3 Gc; CCSAus (CSA C22.2 № 213,
ANSI / ISA-12.12.01) Класс I, Div. 2, группа ABCD, T3
Утверждение FM -
Утверждение CB Нет
Морское одобрение GL, ABS
Степень защиты (EN 60529) IP20
EMC
Испускаемые помехи EN 55022 Класс B
Ограничение гармоник поставки EN 61000-3-2
Шум-помехоустойчивость EN 61000-6-2
Рабочие данные
Температура окружающей среды / в работе -25 ... +70 ° C
• Обратите внимание на естественную конвекцию
Температура окружающей среды / при транспортировке -40 ... +85 ° C
Температура окружающей среды / при хранении -40 ... +85 ° C
Класс влажности согласно EN 60721 Климатический класс 3K3, без конденсации
механика
Технология подключения винтовых клемм
