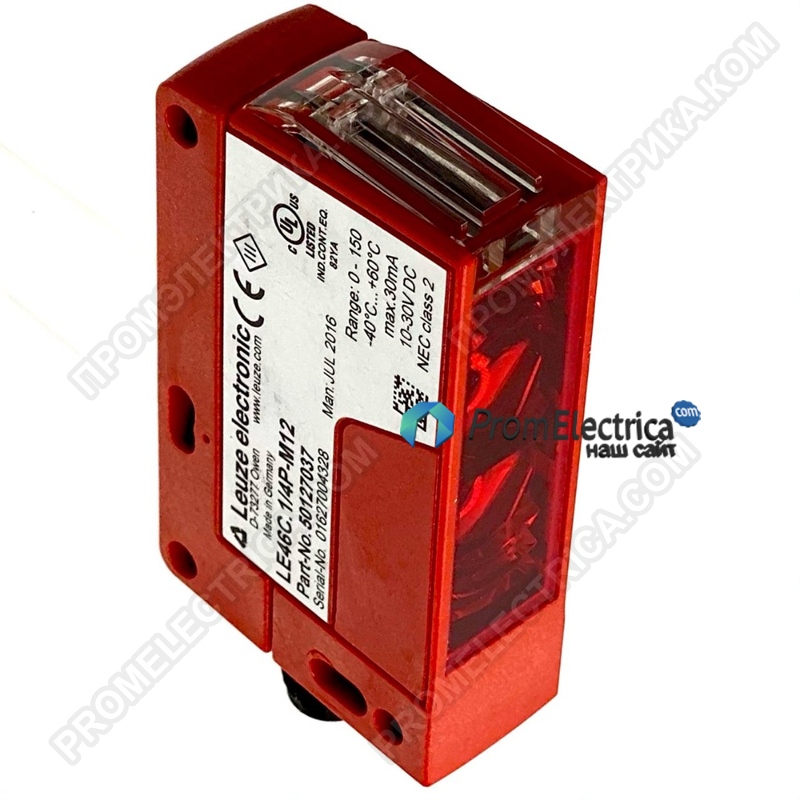

Описание, применение 50127037 Leuze
Серии 46C
Принцип работы Принцип сквозного луча
Тип устройства Приемник
Оптические данные
Рабочий диапазон 0,5 ... 120 м
Предел рабочего диапазона 0 ... 150 м
Электрические данные
Защитная схема Защита от переходных процессов, защита от переполюсовки, защита от короткого замыкания
Данные о производительности
Напряжение питания U B10 ... 30 В, постоянный ток, вкл. остаточная рябь
Остаточная пульсация 0 ... 15%, от U B
Ток холостого хода 0 ... 20 мА
Выходы
Количество цифровых коммутационных выходов2
Коммутационный выход 1
Переключающий элемент Транзистор, PNP
Принцип переключения Переключение света
Коммутационный выход 2
Переключающий элемент Транзистор, PNP
Принцип переключения Темное переключение
Время
Частота переключения 500 Гц
Время отклика 1 мс
Подключение
Подключение 1
Функция Напряжение питания, выход сигнала
Тип подключенияКоннектор
Размер нити M12
Материал Пластик
Кол-во контактов4-контактный
Механические данные
Размеры (Ш x В x Д)20,5 мм x 76,3 мм x 44 мм
Материал корпуса Пластик
Пластиковый корпус PC-PBT
Материал крышки объектива Пластик / ПММА
Вес нетто 60 г
Тип крепления Через дополнительное монтажное устройство, монтаж в сквозное отверстие
Совместимость материалов ЭКОЛАБ
Работа и дисплей
Оперативный контроль Потенциометр 270 °
Данные по окружающей среде
Температура окружающей среды, работа -40 ... 60 ° С
Сертификаты
Степень защиты IP 67, IP 69K
Класс защиты III
Сертифика тыc UL США
Применяемые стандарты МЭК 60947-5-2
