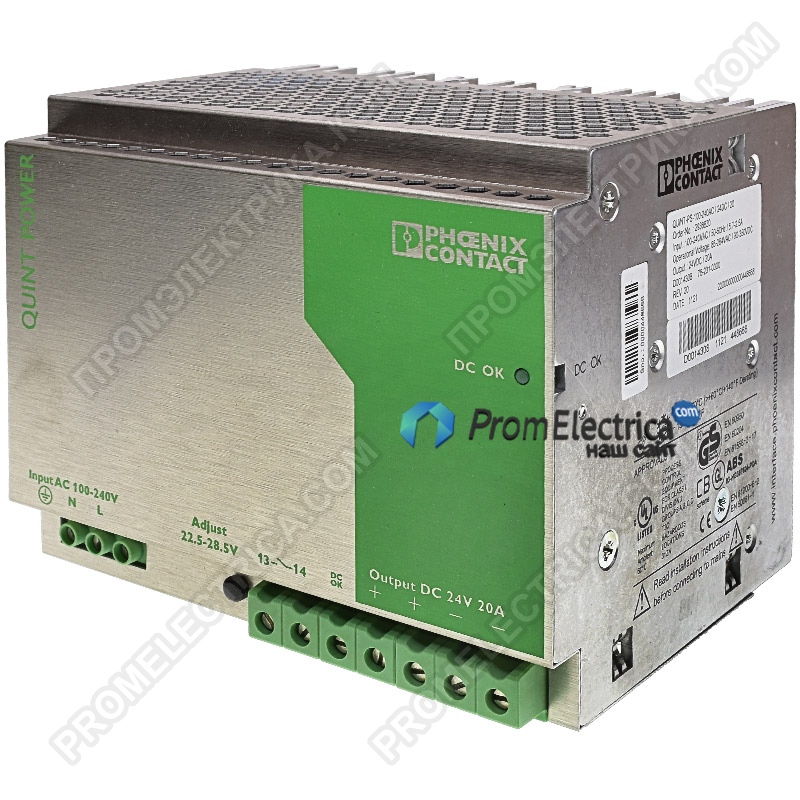

Описание, применение 2938620 QUINT-PS-100-240A Phoenix Contact
Ширина 157 мм
Высота 130 мм
Глубина 125 мм
Ширина при альтернативном монтаже 122 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 160 мм
Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 95 % (При 25 °C, без выпадения конденсата)
Степень загрязнения 2
Входные данные
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон входных напряжений 85 В AC ... 264 В AC
90 В DC ... 350 В DC
Диапазон частот AC 45 Гц ... 65 Гц
Диапазон частот DC 0 Гц
Потребляемый ток около 4,76 A (120 В AC)
около 2,3 A (230 В AC)
Номинальная потребляемая мощность 524 Вт
Импульс пускового тока < 15 A (стандартный (типовой))
Время автономной работы > 25 мс (120 В AC)
> 25 мс (230 В AC)
Входной предохранитель 12 A (инертного типа, внутренний)
Выбор подходящего предохранителя для защиты на входе 10 A ... 16 A (Характеристика B, C, D, K)
Наименование защиты Защита от перенапряжений при переходных процессах
Защитная цепь / модуль Варистор
Выходные данные
Номинальное напряжение 24 В DC ±1 %
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 28,5 В DC
Номинальный ток на выходе (IN) 20 A (до 60 °C)
POWER BOOST (IBoost) 26 A
Изменение хар-к 60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Устойчивость к обратной связи 35 В DC
Защита от перенапряжения на выходе (OVP) ≤ 35 В DC
Нагрузка, емкостная, максимальная неограниченно
активное ограничение тока прибл. Iс рез.мощн. = 26 A (при коротком замыкании)
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Остаточная пульсация < 10 мB(ДА) (при номинальном значении)
Выходная мощность 480 Вт
Время включения, типовое < 1 c
Коммутационные пики, номинальная нагрузка < 30 мB(ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс. < 3 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. < 44 Вт
Общие сведения
Вес нетто 2,5 кг
Индикация рабочего напряжения LED зел.
КПД > 92 %
MTBF (IEC 61709, SN 29500) > 500000 ч
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE 3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE 500 В DC (Выборочное исп.)
Степень защиты IP20
I (c подключением PE)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм
Характеристики клемм, вход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 6 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 4 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 10
Длина снятия изоляции 8 мм
Резьба винтов M3
Характеристики клемм, выход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0,5 мм²
Сечение жесткого проводника макс. 16 мм²
Сечение гибкого проводника мин. 0,5 мм²
Сечение гибкого проводника макс. 10 мм²
Сечение проводника AWG, мин. 20
Сечение проводника AWG, макс. 6
Длина снятия изоляции 10 мм
Резьба винтов M4
Вернуться вверх
Сигнализация
Наименование, выход при нормальном постоянном напряжении, активный
Описание выходов Uвых > 0,9 x Uн: Максимальный сигнал
Максимальное напряжение переключения ≤ 24 В
Выходное напряжение + 24 В DC (Сигнал)
Максимальный пусковой ток ≤ 40 мА
Ток длительной нагрузки ≤ 40 мА
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
Указание по индикации состояния UOUT < 0,9 x UN: светодиод мигает
Сечение жесткого проводника мин. 0,5 мм²
Сечение жесткого проводника макс. 16 мм²
Сечение гибкого проводника мин. 0,5 мм²
Сечение гибкого проводника макс. 10 мм²
Сечение провода AWG мин. 20
Сечение провода AWG макс. 6
Мин. момент затяжки 1,2 Нм
Момент затяжки, макс. 1,5 Нм
Резьба винтов M4
Наименование, выход при нормальном постоянном напряжении, сухой
Описание выходов Релейный контакт, Uвых > 0,9 x Uн: контакт замкнут
Максимальное напряжение переключения ≤ 30 В AC/DC
Максимальный пусковой ток ≤ 1 A
Ток длительной нагрузки ≤ 1 A
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
Вернуться вверх
Стандарты и предписания
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Излучение помех EN 55011 (EN 55022)
Помехоустойчивость EN 61000-6-2
Подключение согласно стандарту CUL
Стандарты / нормативные документы EN 61000-4-2
Разряд между контактами 8 кВ
Стандарты / нормативные документы EN 61000-4-3
Диапазон частот 80 МГц ... 2 ГГц
Напряженность проверочного поля 10 В/м
Стандарты / нормативные документы EN 61000-4-4
EN 61000-6-3
EN 61000-4-6
Диапазон частот 0,15 МГц ... 80 МГц
Напряжение 10 В
Стандарты / нормативные документы EN 61000-4-11
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Стандарт - безопасность трансформаторов EN 61558-2-17
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
EN 61558-2-17
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - безопасность работы устройств GS (Испытанная безопасность)
Разрешение на применение в судостроении DNV GL (EMC A), ABS
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL одобренный UL 60950-1
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Ударопрочность 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Сертификат Схема СВ
Категория перенапряжения (EN 62477-1) III
