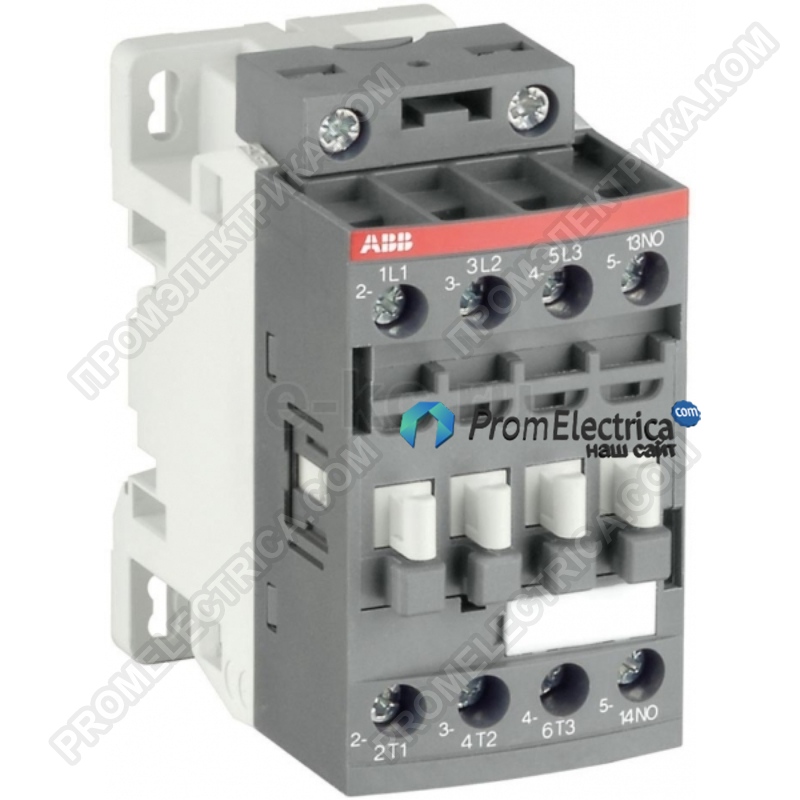

Описание, применение 1SBL237201R1300 ABB
Количество основных нормально разомкнутых контактов:4
Количество основных нормально замкнутых контактов:0
Количество вспомогательных НО контактов:0
Количество вспомогательных НЗ контактов:0
Стандарты:IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 № 14
Номинальное рабочее напряжение:Главная цепь 690 V
Номинальная частота (f):Главная цепь 50 / 60 Hz
Условный тепловой ток на открытом воздухе (Ith):согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 55 A
Номинальный рабочий ток, АС-1 (Ie):(690 В) 40 ° C 45
(690 В) 60 ° C 40 A
(690 В) 70 ° C 32
Номинальный рабочий ток, АС-3 (Ie):(415 В) 60 ° C 21,2 A
(440 В) 60 ° C 20 A
(500 В) 60 ° C 17,6 A
(690 В) 60 ° C 10,5 A
(380/400 В) 60 ° C 22 A
(220 / 230/240 В) 60 ° C 23,2 А
Номинальная рабочая мощность, AC-3 (Pe):(400 В) 11 кВт
(415 В) 11 кВт
(440 В) 11 кВт
(500 В) 11 кВт
(690 В) 9 кВт
(220/230/240 В) 5,5 кВт
Номинальный кратковременно выдерживаемый ток (Icw):при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 300 A
при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 55 A
при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 150 A
при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 450 A
при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 225 A
для 1,0 с -empty- A
Максимальная частота переключения:(AC-1) 600 циклов в час
Номинальное напряжение изоляции (Ui):согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 690 V
согласно стандарту UL/CSA 600 V
Номинальное выдерживаемое импульсное напряжение (Uimp):6 kV
Максимальная механическая частота переключения:3600 циклов в час
Номинальное напряжение цепи управления (Uc):Uc при 50 Гц 100 ... 250 V
50 Hz / 60 Hz 100 ... 250 V
Uc при 60 Гц 100 ... 250 V
Uc работа на пост. токе 100 ... 250 V
Время срабатывания:Между отключением питания катушки и замыканием НЗ контакта 13 ... 98 ms
Между отключением питания катушки и размыканием НО контакта 11 ... 95 ms
Между отключением питания катушки и размыканием НЗ контакта 38 ... 90 ms
Между отключением питания катушки и замыканием НО контакта 40 ... 95 ms
Сечение подключаемого кабеля-главная цепь:Гибкий с зажимом 1/2x 1.5 ... 16 mm²
Гибкий с изолированным зажимом 1x 1.5 ... 16 mm²
Гибкий с изолированным зажимом 2x 1.5 ... 16 mm²
Жесткий 1/2x 1.5 ... 16 mm²
Сечение подключаемого кабеля-схема управления:Гибкий с зажимом 1/2x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 1x 0.75 ... 2.5 mm²
Гибкий с изолированным зажимом 2x 0.75 ... 1.5 mm²
Жесткий 1/2x 1 ... 2.5 mm²
Длина зачистки провода:Цепь управления 10 mm
Главная цепь 12 mm
Степень защиты:согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP20
Тип клемм:Клеммы с винтовым зажимом
Технический UL / CSA
General Use Rating UL/CSA:(600 В переменного тока) 45 А
Момент затяжки UL / CSA:Цепь управления 11 IA
Главная цепь 22 IA
Относящийся к окружающей среде
Температура окружающей среды:Вблизи контактора при хранении -60 ... +80 °C
Около контактора при работе на открытом воздухе -40 ... +70 °C
Устойчивость к воздействию климатических факторов:Категория B согласно IEC 60947-1, приложение Q
Maксимально допустимая рабочая высота:3000 m
Вибропрочность согласно МЭК 60068-2-6:5 ... 300 Гц 4 г закрытое положение / 2 г открытое положение
Ударопрочность согласно МЭК 60068-2-27:замкнут, направление удара: B1 25 K40
Размкнут, направление удара: B1 5 K40
Направление удара: A 30 K40
Направление удара: B2 15 K40
Направление удара: C1 25 K40
Направление удара: C2 25 K40
