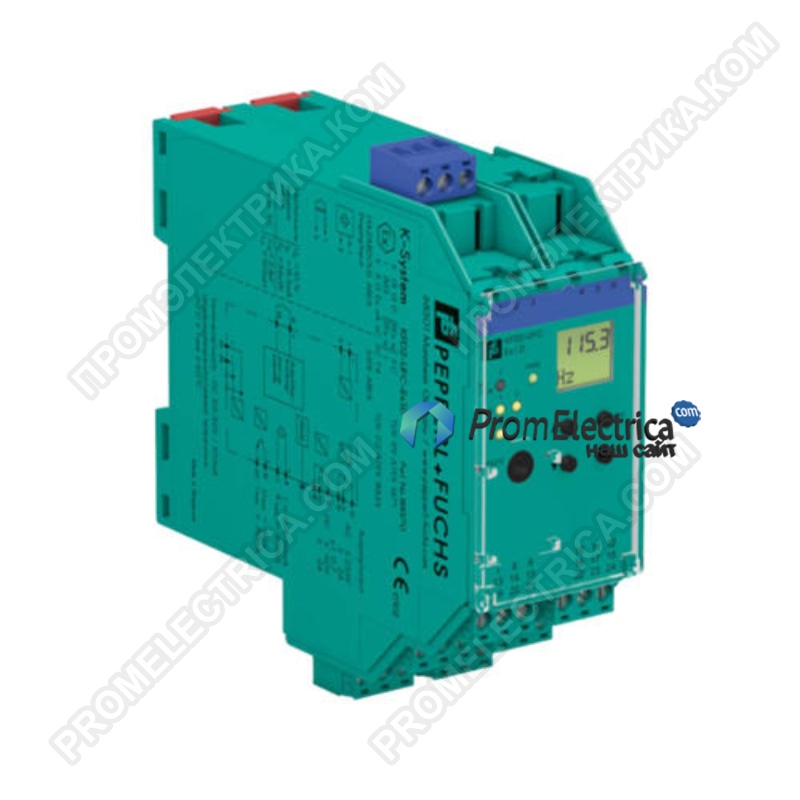

Описание, применение 188372 Pepperl+Fuchs
Описание оборудования
48 В переменного тока ... 253 В переменного тока / 20 В постоянного тока ... 90 В постоянного тока
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень полноты безопасности (SIL) SIL 2
Поставка
Связь клеммы 23, 24
Номинальное напряжение 20 ... 90 В постоянного тока / 48 ... 253 В переменного тока 50 ... 60 Гц
Рассеиваемая мощность / потребляемая мощность ≤ 2 Вт; 2,5 ВА / 2,2 Вт; 3 ВА
Интерфейс
Интерфейс программирования гнездо программирования
Вход
Сторона подключения сторона поля
Связь Вход I: искробезопасный: клеммы 1+, 3-
Вход II: неискробезопасный: клеммы 13+, 14-
Вход I датчик соотв. согласно EN 60947-5-6 (NAMUR) или механический контакт
Продолжительность импульса > 50 мкс
Входная частота 0,001 ... 5000 Гц
Обнаружение неисправности линии обрыв I ≤ 0,15 мА; короткое замыкание I> 6,5 мА
Ввод II блокировка запуска: 1 ... 1000 с, настраивается с шагом 1 с
Активный пассивный I> 4 мА (мин. 100 мс) / I <1,5 мА
Напряжение холостого хода / ток короткого замыкания 18 В / 5 мА
Выход
Сторона подключения сторона управления
Связь выход I: клеммы 10, 11, 12
выход II: клеммы 16, 17, 18
выход III: клеммы 19+, 20-
выход IV: клеммы 8+, 7-
Выход I, II сигнал, реле
Контактная загрузка 250 В AC / 2 A / cos φ ≥ 0,7; 40 В постоянного тока / 2 А
Механическая жизнь 5 x 10 7 циклов переключения
Задержка включения / выключения ок. 20 мс / прибл. 20 мсек
Результат III электронный выход, пассивный
Контактная загрузка 40 В постоянного тока
Уровень сигнала 1-сигнал: (L +) - 2,5 В (50 мА, защита от короткого замыкания / перегрузки)
0-сигнал: выключен (ток в закрытом состоянии ≤ 10 мкА)
Результат IV аналог
Текущий диапазон 0 ... 20 мА или 4 ... 20 мА
Напряжение разомкнутого контура Максимум. 24 В постоянного тока
Нагрузка Максимум. 650 Ом
Сигнал неисправности уменьшение I ≤ 3,6 мА, увеличение ≥ 21,5 мА (согласно NAMUR NE43)
Передаточные характеристики
Вход I
Диапазон измерений 0,001 ... 5000 Гц
разрешение 0,1% от измеренного значения, ≥ 0,001 Гц
Точность 0,1% от измеренного значения,> 0,001 Гц
Время измерения <100 мс
Влияние температуры окружающей среды 0,003% / К (30 частей на миллион)
Выход I, II
Задержка ответа ≤ 200 мс
Результат IV
разрешение <10 мкА
Точность <20 мкА
Влияние температуры окружающей среды 0,005% / К (50 частей на миллион)
Гальваническая развязка
Входные I / другие цепи усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход I, II / другие цепи усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Взаимный выход I, II, III усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход III / источник питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Выход III / блокировка запуска основная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф.
Результат III / IV основная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф.
Выход IV / источник питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Блокировка запуска / источник питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Интерфейс / блок питания усиленная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф.
Интерфейс / выход III основная изоляция согласно IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф.
Индикаторы / настройки
Элементы дисплея Светодиоды, дисплей
Элементы управления Панель управления
Конфигурация с помощью кнопок управления
через PACTware
Маркировка место для маркировки спереди
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты МЭК 60529: 2001
Вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Связь винтовые клеммы
Масса 300 г
Габаритные размеры 40 x 119 x 115 мм (1,6 x 4,7 x 4,5 дюйма), тип корпуса C3
Монтаж на DIN-рейку 35 мм в соотв. согласно EN 60715: 2001
Данные для применения во взрывоопасных зонах
Сертификат проверки типа ЕС TÜV 99 ATEX 1471
Маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
Поставка
Максимальное безопасное напряжение 253 В переменного тока / 125 В постоянного тока (Внимание! U m не является номинальным напряжением.)
Вход I клеммы 1+, 3-: Ex ia
Напряжение U o 10,1 В
Текущий Я о 13,5 мА
Власть P o 34 мВт (линейная характеристика)
Ввод II клеммы 13+, 14- неискробезопасные
Максимальное безопасное напряжение U м 40 В (Внимание! Номинальное напряжение может быть ниже.)
Выход I, II клеммы 10, 11, 12; 16, 17, 18 не искробезопасно
Максимальное безопасное напряжение 253 В (Внимание! Номинальное напряжение может быть ниже.)
Контактная загрузка 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 А резистивная нагрузка (TÜV 99 ATEX 1471)
Результат III клеммы 19+, 20- неискробезопасные
Максимальное безопасное напряжение U м 40 В (Внимание! U m не является номинальным напряжением.)
Результат IV клеммы 8+, 7- неискробезопасные
Максимальное безопасное напряжение 40 В постоянного тока (Внимание! U m не является номинальным напряжением.)
Интерфейс RS 232
Максимальное безопасное напряжение 40 В (Внимание! U m не является номинальным напряжением.)
Гальваническая развязка
Входные I / другие цепи безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34 / ЕС EN IEC 60079-0: 2018, EN 60079-11: 2012
Международные сертификаты
Одобрение FM
Контрольный рисунок 16-538ФМ-12
Сертификат IECEx IECEx TUN 04.0007
Утверждено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
