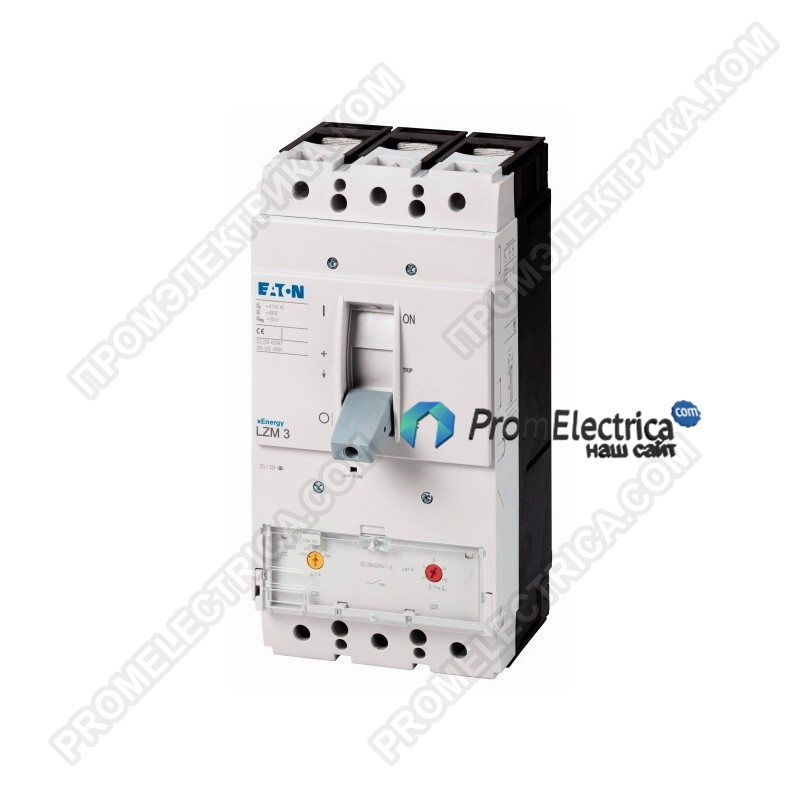

Описание, применение 259114 Eaton Moeller
Ассортимент
Автоматические выключатели
Защитная функция
Защита установок и проводки
Применение солнечных батарей
Стандарт/сертификат IEC
Метод монтажа
Фиксированная установка
Техника срабатывания
Термомагнитный расцепитель
Типоразмер LZM3
Количество полюсов 3-полюсн.
Стандартное оснащение
Винтовое соединение
Коммутационная способность
400/415 В 50 Гц [Icu]
50 кА
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu] 400 A
диапазон установки
расцепитель короткого замыкания[Irm]
без задержки[Ii= Inx ...] 6 - 10
Технические характеристики
Общая информация
Стандарты и положения
IEC/EN 60947, VDE 0660
защита от прикосновения
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27
20 (импульс полусинуса 20 мс) g
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока
500 В перем. тока
Безопасное разъединение согласно EN 61140
Между вспомогательными контактами 300 В перем. тока
Вес 6.34 кг
установочное положение
вертикально и 90° во всех направлениях
с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях
Направление подвода питания любая
Класс защиты
Устройство в зоне блока управления: IP20 (основной вид защиты)
Класс защиты
корпус
с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66
Класс защиты
Соединительные клеммы
Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки [In= Iu] 400 A
Номинальная устойчивость к импульсу [Uimp]
Цепи главного тока 8000 В
Номинальная устойчивость к импульсу [Uimp]
Цепи вспомогательного тока 6000 В
Номинальное напряжение [Ue] 690 В перем. тока
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции [Ui] 1000 В
Применение в незаземлённых сетях
≦ 690 В
Коммутационная способность
Расчетный ток короткого замыкания при включении [Icm]
240 B 50/60 Гц [Icm]
187 кА
Расчетный ток короткого замыкания при включении [Icm]
400/415 В 50/60 Гц [Icm]
105 кА
Расчетный ток короткого замыкания при включении [Icm]
440 B 50/60 Гц [Icm]
74 кА
Расчетный ток короткого замыкания при включении [Icm]
525 B 50/60 Гц [Icm]
53 кА
Расчетный ток короткого замыкания при включении [Icm]
690 B 50/60 Гц [Icm]
40 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
240 B 50/60 Гц [Icu]
85 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
400/415 В 50 Гц [Icu]
50 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
440 B 50/60 Гц [Icu]
35 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
525 B 50/60 Гц [Icu]
25 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
690 B 50/60 Гц [Icu]
20 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
500 В пост. тока [Icu]
30 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Icu согласно IEC/EN 60947 очередность включения O-t-CO [Icu]
750 В пост. тока [Icu]
30 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]
230 B 50/60 Гц [Ics]
85 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]
400/415 В 50/60 Гц [Ics]
50 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]
440 B 50/60 Гц [Ics]
35 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]
525 B 50/60 Гц [Ics]
13 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO [Ics]
690 B 50/60 Гц [Ics]
5 кА
Расчетная разрывная способность при коротком замыкании Icn[Icn]
Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с [Icw]
3.3 кА
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 1 с [Icw]
3.3 кА
Категория применения согласно IEC/EN 60947-2
A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-1
380 B 400 B [Ie]
630 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-1
415 В [Ie]
500 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-1
690 В [Ie]
630 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-3
380 B 400 B [Ie]
400 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-3
415 В [Ie]
400 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
AC-3
660 B 690 B [Ie]
400 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
DC-1
500 В пост. тока [Ie]
500 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
DC-1
750 В пост. тока [Ie]
500 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
DC-3
500 В пост. тока [Ie]
500 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток [Ie]
DC-3
750 В пост. тока [Ie]
500 A
Механический срок службы [Переключения]
15000
Электрический срок службы
AC-1
400 B 50/60 Гц [Переключения]
5000
Электрический срок службы
AC-1
415 B 50/60 Гц [Переключения]
5000
Электрический срок службы
AC-1
690 B 50/60 Гц [Переключения]
3000
Электрический срок службы
AC-2, AC-3
400 B 50/60 Гц [Переключения]
2000
Электрический срок службы
AC-2, AC-3
415 B 50/60 Гц [Переключения]
2000
Электрический срок службы
AC-2, AC-3
690 B 50/60 Гц [Переключения]
2000
Электрический срок службы
DC-1
500 В пост. тока [Переключения]
5000
Электрический срок службы
DC-1
750 В пост. тока [Переключения]
5000
Электрический срок службы
DC-3
500 В пост. тока [Переключения]
2000
Электрический срок службы
DC-3
750 В пост. тока [Переключения]
2000
Электрический срок службы
макс. частота коммутаций
60 S/h
Общее время размыкания при коротком замыкании
< 10 мс
Поперечные сечения соединения
Стандартное оснащение
Винтовое соединение
Провода круглого сечения Cu
Тоннельная клемма
одножильный
1 x (16 - 185) мм
Медная шина (ширина x толщина) [мм]
Винтовое соединение и подключение с задней стороны
Винтовое соединение M10
