Описание, применение A9D31616 Schneider Electric
Серия Acti 9
Наименование продукта

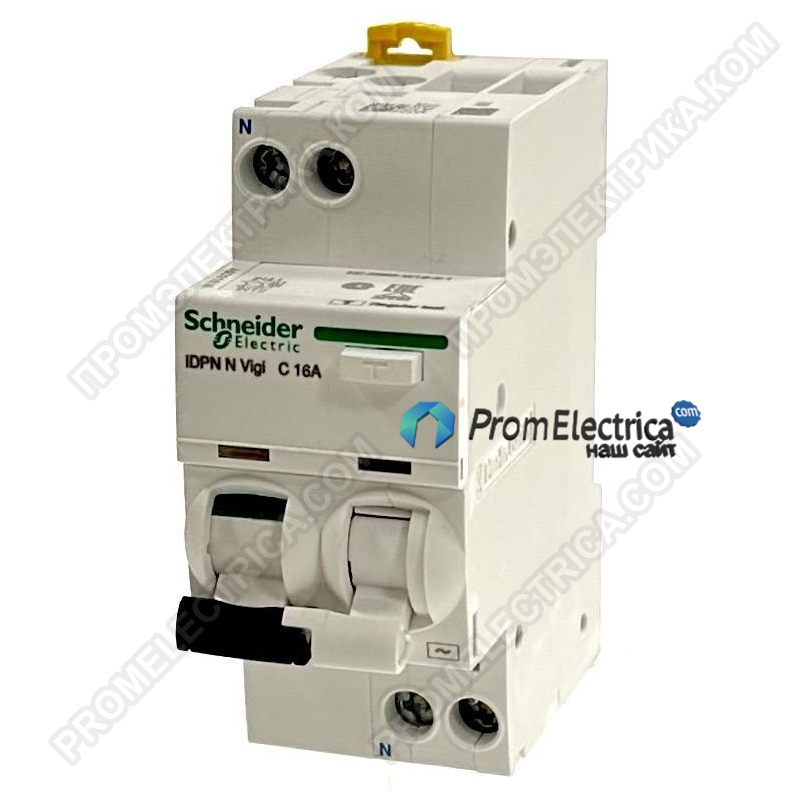

Acti 9 iDPN Vigi
Тип продукта
Автоматический выключатель дифференциального тока
Краткое название устройства
iDPN N Vigi
Область применения
Распределение
Описание полюсов 1P + N
Число защищенных полюсов 1
Положение нейтрали
Слева
[In] номинальный ток 16 A
Тип сети Переменный ток
Технология расцепителя
Термомагнитный
Обозначение кривой С
Чувствительность по току утечки 30 мА
Задержка срабатывания защиты от тока утечк
Мгновенный
Класс защиты от тока утечки
Тип АС
Отключающая способность
6000 A Icn в 230...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Соответствие требованиям по изоляции
Да в соответствии с EN/IEC 60947-2
Дополнительные характеристики
Complementary
Отходящий
Частота сети 50 Гц
Номинальное рабочее напряжение
230...240 В Переменный ток 50 Гц
Предел срабатывания электромагнитного расцепителя 5...10 x In
Технология срабатывания защиты по дифферен
Независящий от напряжения
Номинальная рабочая отключающая способность
6000 A 100 % Icn в 230...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Номинальная отключающая и включающая спосо
Idm 6000 A в 230...240 В Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1
Класс ограничения
3 в соответствии с EN/IEC 61009-2-1
[Ui] номинальное напряжение изоляции
400 миля Переменный ток 50 Гц
[Up] номинальное импульсное выдерживаемое на 4 кВ
Индикатор положения контакта Да
Тип управления
Рычаг управления
Индикатор наличия напряжения
ВКЛ., ОТКЛ., аварийное срабатывание
Исполнение монтажа
Защелкивающийся
Способ монтажа
DIN-рейка
Совместимость распределительного блока с г
Верхняя или нижняя: Да
Межполюсный шаг
9 mm Между фазой и нейтралью
Шаг 9 мм 4
высота 85 mm
ширина 36 mm
глубина 73 mm
Вес нетто 125 g
Цвет Белый
Механическая износостойкость 20000 циклы
Электрическая износостойкость
20000 циклы
Описание параметров блокировки
Устройство для установки навесных замков
Соединения – клеммы
Единая клемма Верхняя или нижняя1...16 mm² жесткий
Единая клемма Верхняя или нижняя1...10 mm² гибкий
Единая клемма Верхняя или нижняя1...10 mm² Гибкий с наконечником
Длина зачистки проводов
15 mm for Верхняя или нижняя connection
Момент затяжки
2 Н·м Верхняя или нижняя
Защита от замыкания на землю
Интегрированный
Условия эксплуатации
Стандарты
EN/IEC 61009-2-1
Сертификация
VDE
ГОСТ
Степень защиты IP
IP20 conforming to IEC 60529
IP40 (Модульный корпус) conforming to IEC 60529
Степень загрязнения 3
Категория перенапряжения
III в соответствии с IEC 60364
Электромагнитная совместимость
Выдерживаемый импульс 8/20 мкс, 250 A в соответствии с EN/IEC 61009-2-1
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Относительная влажность
95 % в 55 °C
Рабочая температура окружающей среды
-5...60 °C
Температура окружающей среды при хранении
-40...85 °C
